Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Dây điện: | 20AWG, đồng nguyên chất | J1939 Nữ phích cắm: | tương đương với Deutsch HD16-9-1939S-P080 |
|---|---|---|---|
| Loại phích cắm cái J1939: | loại 2 | J1939 phích cắm nam: | tương đương với Deutsch HD10-9-1939P-P080 |
| Loại phích cắm nam J1939: | loại 2 | Phích cắm nữ OBD2: | với các thiết bị đầu cuối KET |
| Chân hoặc thiết bị đầu cuối: | đồng, mạ nickel hoặc mạ vàng | Nhiệt độ hoạt động: | −25 ℃ ~ +85 |
| Làm nổi bật: | c1939 y cáp,J1939 xe tải OBD GPS,j1939 đến obd2 |
||

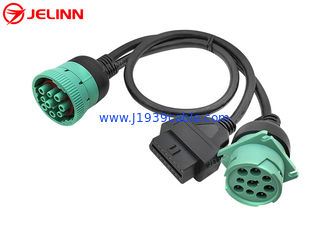

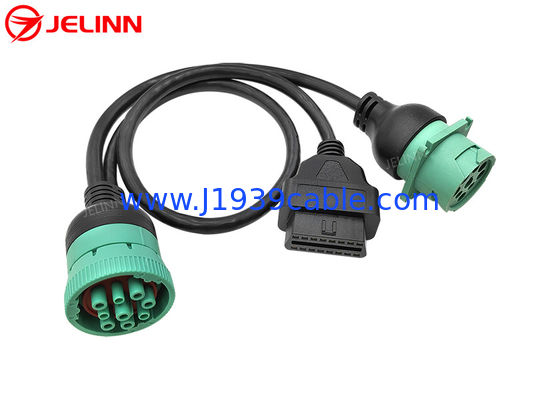

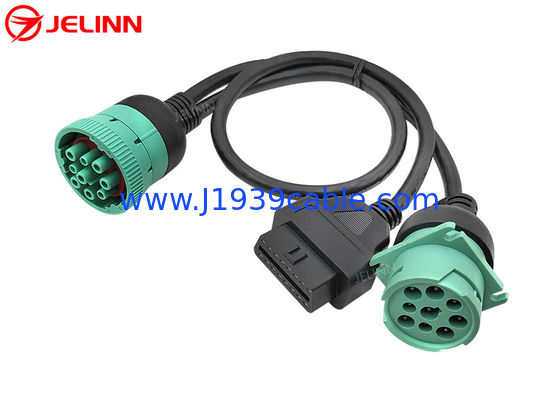

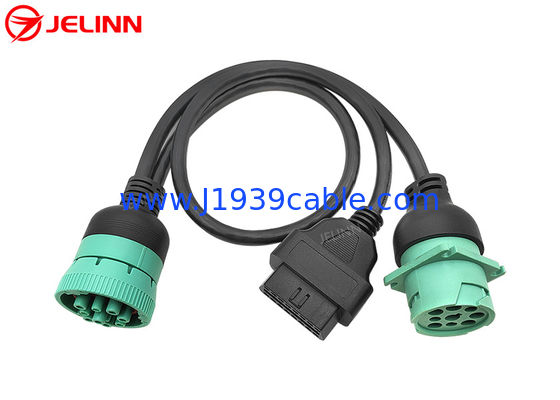

J1939 9 Pin đến OBD 2 OBD2 16 Pin Splitter Y Cable 9Pin Splitter Wire Kích dây cho xe tải GPS
Thông số kỹ thuật
| J1939 đầu nối nữ | tương đương với Deutsch HD16-9-1939S-P080 |
| Loại kết nối nữ J1939 | Loại 2 |
| J1939 đầu nối nam | tương đương với Deutsch HD10-9-1939P-P080 |
| Loại kết nối nam J1939 | Loại 2 |
| Bộ kết nối OBD2 nữ | với thiết bị đầu cuối KET |
| Sợi | 20AWG, đồng tinh khiết |
| Vật liệu của đầu nối J1939 | PA66 + sợi thủy tinh |
| Vật liệu của đầu nối OBD2 | PA66 |
| Pin assignment hoặc pin out | tùy chỉnh |
| Chiều dài cáp | tùy chỉnh |
| Đinh hoặc đầu cuối | đồng, mạ nickel hoặc mạ vàng |
| Kháng tiếp xúc | 3 ohm tối đa. |
| Kháng cách nhiệt | 5M ohm phút. |
| Nhiệt độ hoạt động | -25°C ~ +85°C |
| Kiểm tra | Xét nghiệm mở, ngắn và sai dây 100% |
| Điện áp thử nghiệm | DC300V 5M ohm/10ms |
| Bảo hành | 1 năm |
Cuối của J1939 con đực và con cái plugs có thể được đúc quá hoặc không,theo nhu cầu của bạn.
Được đúc quá mức
Không đúc quá mức
CácDeutsch 9 Pinđầu nối nữ là loại 2, vì vậy chân F của nó có đường kính nhỏ hơn như chân C và chân J. Các đầu nối nữ loại 2 J1939 có thể được chèn vào các đầu nối nam loại 1 hoặc loại 2 J1939.
Kết nối OBD2 nữ có đầu cuối KET làm cho kết nối OBD2 nữ bền hơn.
Pin assignment hoặc pin out
Nói chung, việc gán pin hoặc pin ra sẽ như thế này (4 pin được kết nối):
| OBD2 nữ | Tín hiệu | J1939 nữ | J1939 nam |
| 4 hay 5 | Đất | A | A |
| 16 | Pin | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
Đôi khi,việc chỉ định pin hoặc pin ra cũng có thể như thế này ((6 pinđược kết nối):
| OBD2 nữ | Tín hiệu | J1939 nữ | J1939 nam |
| 4 hay 5 | Đất | A | A |
| 16 | Pin | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
Đôi khi,việc gán pin hoặc pin ra cũng có thể như thế này (6 pinđược kết nối):
| OBD2 nữ | Tín hiệu | J1939 nữ | J1939 nam |
| 4 hay 5 | Đất | A | A |
| 16 | Pin | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 12 | J1708-H | F | F |
| 13 | J1708-L | G | G |
Cáp 6 dây cũng bao gồm dây cho các đường dây J1708.tốt hơn là không kết nối chúng vì đôi khi các đường dây được thêm vào có thể can thiệp vào hoạt động của một số máy theo dõi GPS.
Việc chỉ định pin hoặc pin ra cũng có thể được tùy chỉnh theo nhu cầu của bạn.
Ứng dụng
Cáp này được sử dụng để kết nốithiết bị viễn thông hoặc quản lý đội tàu như:GPS Tracker hoặc ELD cho xe thương mại có J1939 9-pin vòng Deutsch cổng.
Cáp này cũng sẽ cho phép các thiết bị chẩn đoán hoặc máy quét OBD2 (với phần mềm thích hợp) được kết nối với đầu nối J1939 tròn.Hãy nhớ rằng hầu hết các phần mềm và máy quét OBD2 đều dựa trên việc đọc PIDJ1939 là một giao thức dựa trên PGN, trong đó mỗi PGN chứa nhiều tham số. Công cụ quét của bạn phải có khả năng xử lý PGN nếu nó sẽ hoạt động với bộ điều hợp này.
