Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Dây điện: | 20AWG, đồng nguyên chất | J1939 Nữ phích cắm: | tương đương với Deutsch HD16-9-1939S-P080 |
|---|---|---|---|
| Loại phích cắm cái J1939: | loại 2 | J1939 phích cắm nam: | tương đương với Deutsch HD10-9-1939P-P080 |
| Loại phích cắm nam J1939: | loại 2 | Phích cắm nữ OBD2: | với các thiết bị đầu cuối KET |
| Làm nổi bật: | j1939 obd2,j1939 đến obd2,j1939 nam nữ đến OBD2 |
||

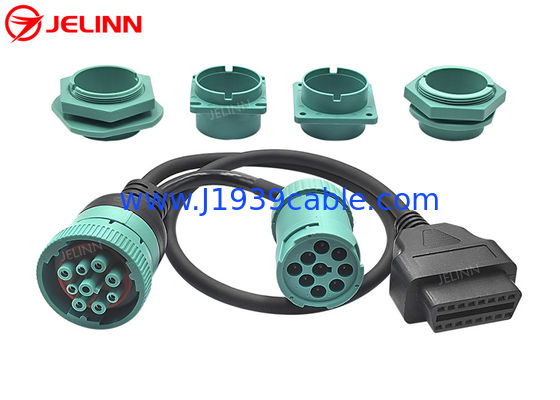

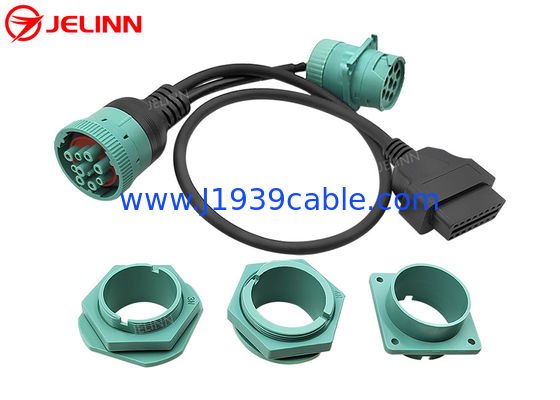

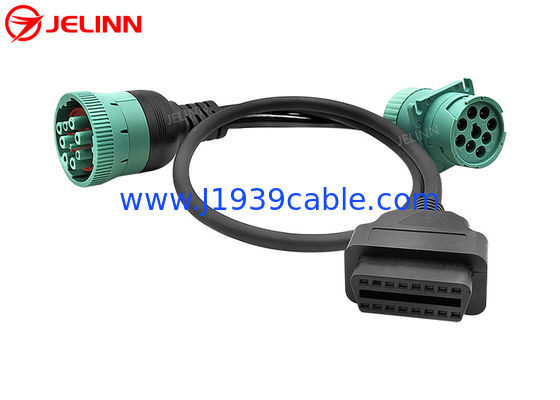

Deutsch J1939 Nam nữ để OBD 2 OBD2 Connector Splitter Y Cable

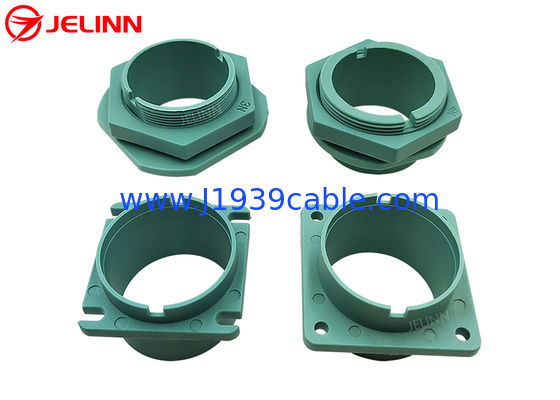

Với 4 khung gắn khác nhau
Thông số kỹ thuật
| J1939 cắm nữ | tương đương với Deutsch HD16-9-1939S-P080 |
| Loại nút phụ nữ J1939 | Loại 2 |
| J1939 ốc vòi nam | tương đương với Deutsch HD10-9-1939P-P080 |
| Loại cắm nam J1939 | Loại 2 |
| Ống cắm nữ OBD2 | với thiết bị đầu cuối KET |
| Sợi | 20AWG, đồng tinh khiết |
| Vật liệu của các nút J1939 | PA66 + sợi thủy tinh |
| Vật liệu của nút OBD2 OBDII | PA66 |
| Pin assignment hoặc pin out | tùy chỉnh |
| Chiều dài cáp | tùy chỉnh |
| Bảo hành | 1 năm |
Cuối của J1939 con đực và con cái plugs có thể được overmolded hoặc không,theo nhu cầu của bạn.
Cắm nữ J1939 là loại 2, vì vậy Pin F của nó có đường kính nhỏ hơn như Pin C và Pin J. Cắm nữ J1939 loại 2 có thể tương thích với cắm nam J1939 loại 1 hoặc loại 2.
Khẩu phụ OBD2 có đầu cuối KET làm cho nút phụ OBD2 chịu đựng được hơn.
Pin assignment hoặc pin out
Nói chung, việc gán pin hoặc pin ra sẽ như thế này (4 pin được kết nối):
| OBD2 nữ | Tín hiệu | J1939 nữ | J1939 nam |
| 5 | Đất | A | A |
| 16 | Pin | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
Đôi khi,việc gán pin hoặc pin ra cũng có thể như thế này (6 pinđược kết nối):
| OBD2 nữ | Tín hiệu | J1939 nữ | J1939 nam |
| 5 | Đất | A | A |
| 16 | Pin | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
Cáp 6 dây cũng bao gồm dây cho các đường dây J1708.tốt hơn là không kết nối chúng vì đôi khi các đường dây được thêm vào có thể can thiệp vào hoạt động của một số máy theo dõi GPS.
Việc chỉ định pin hoặc pin ra cũng có thể được tùy chỉnh theo nhu cầu của bạn.
Ứng dụng
Đây là một cáp giữa một vòng J1939 Deutsch 9-pin đầu nối nữ, một J1939 Deutsch 9 pin đầu nối namđầu nối và đầu nối 16 chân kiểu OBD2 (phía phụ của xe với đầu nối thử nghiệm OBD2). Các đường dữ liệu J1939 +/- được kết nối với các đường CAN +/-và đường dây điện và đường dây mặt đất cũng được kết nối.
Ứng dụng phổ biến là kết nốithiết bị viễn thông hoặc quản lý đội tàu như:GPS Tracker và ELDs cho một chiếc xe có 9-pin vòng Deutsch kết nối.
Cáp này cũng sẽ cho phép các thiết bị chẩn đoán hoặc máy quét OBD2 (với phần mềm thích hợp) được kết nối với đầu nối J1939 tròn.Hãy nhớ rằng hầu hết các phần mềm và máy quét OBD2 đều dựa trên việc đọc PIDJ1939 là một giao thức dựa trên PGN, trong đó mỗi PGN chứa nhiều tham số. Công cụ quét của bạn phải có khả năng xử lý PGN nếu nó sẽ hoạt động với cáp này.
