Thông tin chi tiết sản phẩm:
Thanh toán:
|
| J1939 Nữ phích cắm: | tương đương với Deutsch HD16-9-1939S-P080 | Loại phích cắm cái J1939: | loại 2 |
|---|---|---|---|
| J1939 phích cắm nam: | tương đương với Deutsch HD10-9-1939P-P080 | Loại phích cắm nam J1939: | loại 2 |
| Làm nổi bật: | c1939 y cáp,Bộ kết nối y chia của Đức,cáp j1939 |
||

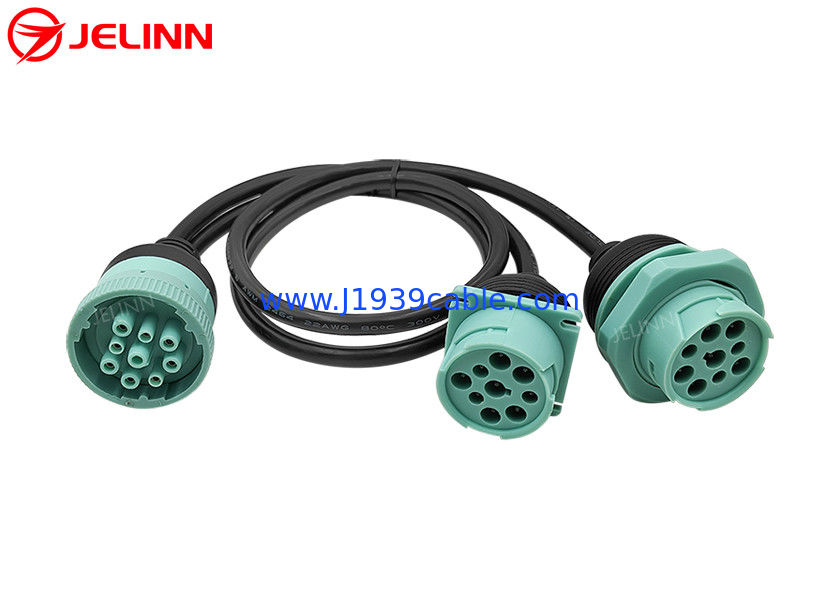

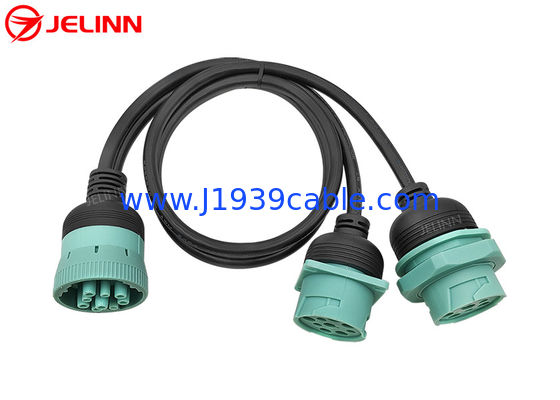

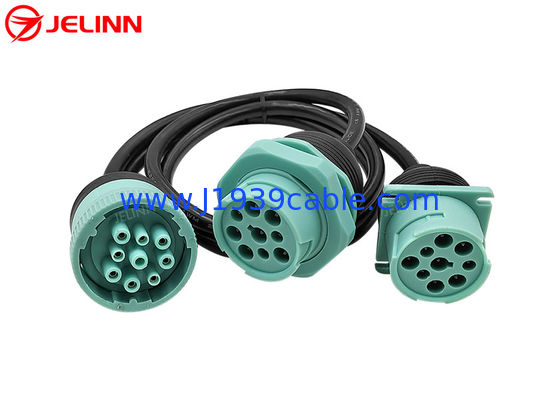

Deutsch 9 pin J1939 Connector nam nữ chia Y cáp
Thông số kỹ thuật
| Bộ kết nối nữ 9-pin J1939 | tương đương với Deutsch HD16-9-1939S-P080 |
| Loại9-pinJ1939 đầu nối nữ | Loại 2 |
| Màu của9-pinJ1939 đầu nối nữ | Xanh |
| 9-pinJ1939 đầu nối nam | tương đương với Deutsch HD10-9-1939P-P080 |
| Loại9-pinJ1939 đầu nối nam | Loại 2 |
| Màu của9-pinJ1939 đầu nối nam | Xanh |
| Sợi | 20AWG, đồng tinh khiết |
| Vật liệu của các đầu nối 9-Pin J1939 | PA66 + sợi thủy tinh |
| Pin assignment hoặc pin out | tùy chỉnh |
| Chiều dài cáp | tùy chỉnh |
| Đinh hoặc đầu cuối | đồng, mạ nickel hoặc mạ vàng |
| Kháng tiếp xúc | 3 ohm tối đa. |
| Kháng cách nhiệt | 5M ohm phút. |
| Nhiệt độ hoạt động | -25°C ~ +85°C |
| Kiểm tra | Xét nghiệm mở, ngắn và sai dây 100% |
| Điện áp thử nghiệm | DC300V 5M ohm/10ms |
| Bảo hành | 1 năm |
Chiếc ổ cắm nữ 9-Pin J1939 có vòng khóa.Chuyển vòng khóa vào đúng vị trí sau khi cắm vào một 9-Pin J1939 thùng nam đảm bảo rằng các kết nối sẽ không bị cắm ra vô tình.
Cuối của Deutsch 9-Pin J1939 cắm nữ và nam có thể được đúc hoặc không,Nếu các đầu được đúc quá, các dây cáp đượcNếu không được đúc quá mức, giá có thể thấp hơn vì chi phí nguyên liệu thô và lao động được tiết kiệm.
Được đúc quá mức
Không đúc quá mức
CácDeutsch 9 Pin J1939đầu nối nữ của cáp này là loại 2, vì vậy nó Pin F là với đường kính nhỏ hơn Pin C và Pin J.Các đầu nối nữ loại 2 J1939 9-Pin có thể được chèn vào các thùng chứa nam loại 1 hoặc loại 2 J1939 9-Pn.
Pin assignment hoặc pin out
Trong hầu hết các trường hợp, tất cả 9 chân của các đầu nối nam và nữ J1939 được dây, vì vậy có 9 dây 20AWG trong cáp.giá có thể thấp hơn vì nguyên liệu thô và chi phí lao động thấp hơn.
Việc chỉ định pin hoặc pinout cũng có thể được tùy chỉnh theo nhu cầu của bạn.
Ứng dụng
Chỉ có một cổng chẩn đoán 9-Pin J1939 trong xe tải. Nếu bạn muốn kết nối hai thiết bị với cổng 9-Pin J1939 với xe tải cùng một lúc, cáp Deutsch 9 Pin J1939 Split Y này là cần thiết.Nó có thể kết nối các thiết bị ghi lại điện tử (ELD), thiết bị chẩn đoán hoặc máy quét hoặc đọc mã lỗi cho xe tải.
Cáp Deutsch 9 Pin J1939 Split Y này cho phép di chuyển cổng hoặc kết nối nhiều thiết bị. This Y cable is for heavy duty commercial vehicles (such as some Freightliner Cascadias and others) that have the J1939 9 pin diagnostic port adjacent to the clutch pedal or in some other inconvenient location. Nó cũng dành cho xe thương mại mà yêu cầu nhiều thiết bị được kết nối với cổng chẩn đoán J1939 9 chân.với một cổng đi đến vị trí ban đầu và cổng khác đi đến một ELD hoặc thiết bị khác có cổng J1939 9-Pin.
