Loại 2 chia Y 9 Pin Deutsch cáp kết nối tuyệt vời với pinout tùy chỉnh

Tôi trò chuyện trực tuyến bây giờ

Loại 2 chia Y 9 Pin Deutsch cáp kết nối tuyệt vời với pinout tùy chỉnh

Type 2 Split Y 9 Pin Deutsch Cable Excellent Connectivity with Pinout Customized
Type 2 Split Y 9 Pin Deutsch Cable Excellent Connectivity with Pinout Customized Type 2 Split Y 9 Pin Deutsch Cable Excellent Connectivity with Pinout Customized

Hình ảnh lớn :  Loại 2 chia Y 9 Pin Deutsch cáp kết nối tuyệt vời với pinout tùy chỉnh Giá tốt nhất

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: OEM
Chứng nhận: RoHS
Số mô hình: J1939
Thanh toán:
Số lượng đặt hàng tối thiểu: 100 CHIẾC
Giá bán: Please email us for prices
chi tiết đóng gói: Túi PE và sau đó thùng carton
Thời gian giao hàng: 3-30 ngày làm việc
Điều khoản thanh toán: T / T, Payoneer, Công Đoàn phương tây, PayPal, L / C
Khả năng cung cấp: 50.000 máy TÍNH mỗi tháng
Chi tiết sản phẩm
dây điện: 18AWG, đồng nguyên chất Đầu nối nữ J1939: tương đương với Deutsch HD16-9-1939S-P080
Loại đầu nối nữ J1939: Loại 2 J1939 Nam đựng 1: tương đương với Deutsch HD10-9-1939P-P080
J1939 Nam đựng 2: tương đương với Deutsch HD10-9-1939P-BP03 Loại của J1939 Nam đựng: Loại 2
Thử nghiệm: 100% thử nghiệm mở, ngắn và sai dây Điện áp thử nghiệm: DC300V 5M ohm / 10 mili giây
Điểm nổi bật:

cáp spld2 y splitter

,

y splitter cáp điện

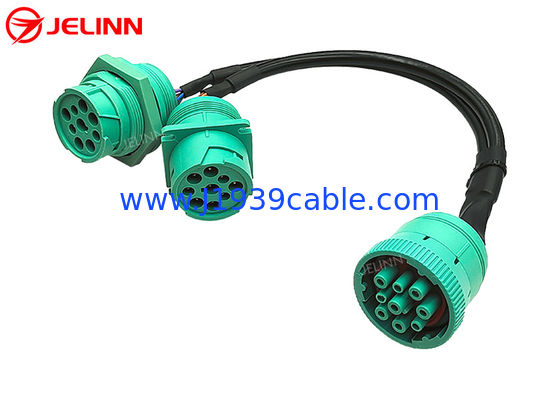

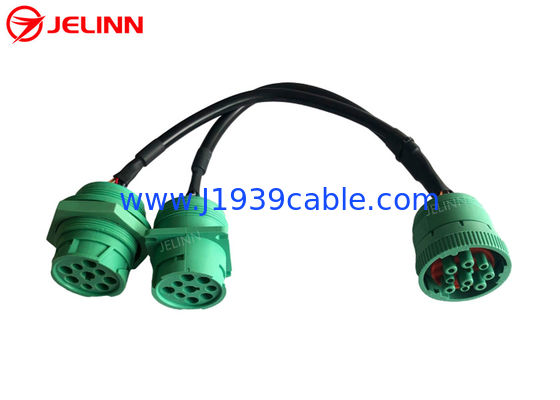

Màu xanh lá cây Deutsch 9 Pin J1939 Nữ để J1939 Nam Vuông Mặt Bích và Threaded J1939 Nam Chia Y Cable


Đặc điểm kỹ thuật

Đầu nối nữ J1939 tương đương với Deutsch HD16-9-1939S-P080
Loại đầu nối nữ J1939 Loại 2
J1939 đựng nam 1 tương đương với Deutsch HD10-9-1939P-P080
J1939 nam đựng 2 tương đương với Deutsch HD10-9-1939P-BP03
Loại ổ cắm nam J1939 Loại 2
Dây điện 18AWG, đồng nguyên chất
Chất liệu của J1939 kết nối PA66 + sợi thủy tinh
Ghim hoặc ghim ghim tùy chỉnh
Chiều dài cáp tùy chỉnh
Ghim hoặc thiết bị đầu cuối đồng, mạ niken hoặc mạ vàng
Liên hệ kháng Tối đa 3 ohm
Vật liệu chống điện 5 triệu phút
Nhiệt độ làm việc −25 ℃ ~ + 85 ℃
Thử nghiệm 100% thử nghiệm mở, ngắn và sai dây
Điện áp thử nghiệm DC300V 5M ohm / 10 mili giây
Sự bảo đảm 1 năm

Chúng tôi đã mở khuôn nhựa của các đầu nối, ổ cắm, phích cắm và ổ cắm. Dây đồng chất lượng nguyên chất 18AWG được sử dụng để sản xuất các loại cáp này. Chúng tôi luôn có thể làm cho các loại cáp có kết nối và độ bền tuyệt vời.

Đầu nối nữ J1939 có vòng khóa. Xoay vòng khóa sau khi cắm đảm bảo rằng đầu nối sẽ không bị ngắt kết nối một cách vô tình.

Sự kết thúc của Deutsch 9 Pin nữ và nam cắm có thể được overmolded hay không, theo nhu cầu của bạn. Nếu các đầu bị quá tải, các dây cáp chắc chắn và bền hơn. Nếu không bị quá tải, giá có thể thấp hơn vì nguyên liệu thô và chi phí lao động được lưu lại.

Overmolded

Không bị quá tải

Đầu nối Nữ 9 Pin của cáp này là Loại 2, vì vậy Pin F của nó có đường kính nhỏ hơn như các đầu nối nữ Pin C và Pin J. Loại 2 J1939 có thể được lắp vào các ổ cắm nam Loại 1 hoặc Loại 2 J1939.

Một trong những ổ cắm nam J1939 được gắn với phong cách gắn kết kiểu jamnut phổ biến trên xe tải Paccar (Kenworth, Peterbilt, Western Star).



Ghim hoặc ghim ghim

Trong hầu hết các trường hợp, tất cả 9 chân của đầu nối nam và nữ J1939 đều được kết nối, vì vậy có 9 dây dẫn 18AWG trong cáp. Nếu không có nhu cầu cho tất cả 9 chân được kết nối, giá có thể thấp hơn vì nguyên liệu thô và chi phí lao động có thể thấp hơn.


Việc gán pin hoặc pinout cũng có thể được tùy chỉnh theo nhu cầu của bạn.


Ứng dụng

Chỉ có một cổng chẩn đoán J1939 trong một chiếc xe tải. Nếu bạn muốn kết nối hai thiết bị với cổng J1939 vào xe tải cùng một lúc, cần phải có Cáp Treo Y 9 J1939 của Deutsch. Nó có thể kết nối ELD (Thiết bị ghi nhật ký điện tử, chẳng hạn như Cummins ZED, Garmin eLog hoặc KeepTruckin ELD), thiết bị chẩn đoán hoặc máy quét hoặc đầu đọc mã lỗi cho xe tải.

Cáp này cho phép chuyển đổi cổng hoặc kết nối nhiều thiết bị. Cáp Y này dành cho các loại xe thương mại hạng nặng (như một số loại Freightliner Cascadias và các loại khác) có cổng chẩn đoán pin J1939 9 bên cạnh bàn đạp ly hợp hoặc ở một số vị trí bất tiện khác. Nó cũng dành cho các xe thương mại yêu cầu nhiều thiết bị được kết nối với cổng chẩn đoán pin J1939 9. Cáp Y này chia tách cổng chẩn đoán J1939, cho phép một cổng J1939 ở vị trí ban đầu và cổng kia được kết nối với ELD hoặc thiết bị khác có cổng J1939.

Cáp này có thể được sử dụng trong hầu hết các xe tải diesel như Kenworth, Quốc tế, Freightliner, Isuzu, Hino, Mack, Peterbilt, Oshkosh, Sterling, Volvo, Workhorse, Navist và Western Star.
