Thông tin chi tiết sản phẩm:
Thanh toán:
|
| J1939 ổ cắm nữ: | tương đương với Deutsch HD16-9-1939S-P080 | Loại ổ cắm nữ J1939: | loại 2 |
|---|---|---|---|
| Dây điện: | 20AWG, đồng nguyên chất | Nhiệt độ hoạt động: | −25 ℃ ~ +85 |
| Chân hoặc thiết bị đầu cuối: | đồng, mạ nickel hoặc mạ vàng | Vật liệu chống điện: | 5M ohm phút. |
| Làm nổi bật: | PT30 đến RP1226,Cáp PT30 đến RP1226,Cáp PT30 đến RP1226 Y |
||

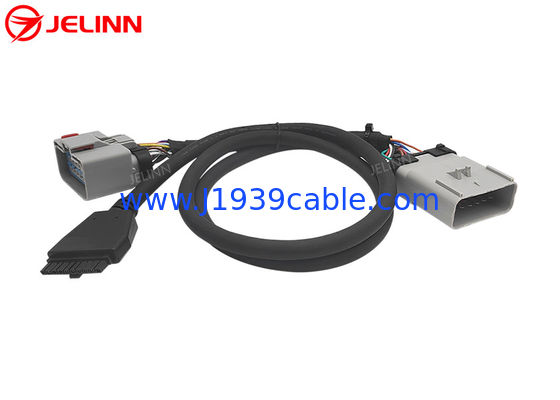

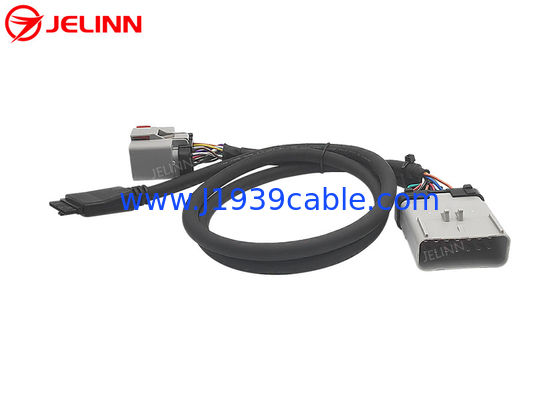

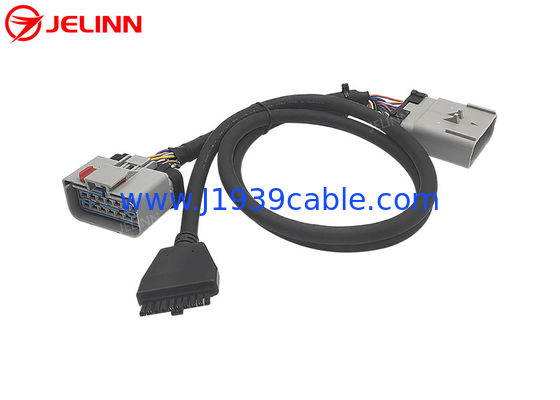

PT30 Cáp thiết bị ELD 14Pin RP1226Y cáp cho thiết bị ghi chép điện tử nặng
Xe tải
Thông số kỹ thuật
| J1939 ổ cắm nữ | tương đương với Deutsch HD16-9-1939S-P080 |
| Loại ổ cắm nữ J1939 | Loại 2 |
| Màu của ổ cắm nữ J1939 | Xanh |
| Sợi | 20AWG, đồng tinh khiết |
| Vật liệu của đầu nối OBD2 OBDII | PA66 |
| Vật liệu của ổ cắm nữ J1939 | PA66+ sợi thủy tinh |
| Chiều dài cáp | tùy chỉnh |
| Đặt pin hoặc pinout | tùy chỉnh |
| Đinh hoặc đầu cuối | đồng, mạ nickel hoặc mạ vàng |
| Kháng tiếp xúc | 3 ohm tối đa. |
| Kháng cách nhiệt | 5M ohm phút. |
| Nhiệt độ hoạt động | -25°C ~ +85°C |
| Điện áp thử nghiệm | DC300V 5M ohm/10ms |
| Kiểm tra | Xét nghiệm mở, ngắn và sai dây 100% |
| Bảo hành | 12 tháng |
Chiếc J1939Deutsch 9-PinCác tiêm PVC overmolded ở cuối J1939Deutsch 9-PinCổng phụ nữ là góc thẳng 90 độ.
CácDeutsch 9 Pinổ cắm nữ là loại 2, vì vậy chân F của nó có đường kính nhỏ hơn như chân C và chân J. Các ổ cắm nữ loại 2 J1939 có thể được chèn vào các thùng chứa nam loại 1 hoặc loại 2 J1939.
Kết nối OBD2 nữ có đầu cuối KET làm cho kết nối OBD2 nữ bền hơn.
Pin assignment hoặc pin out
Nói chung, việc gán pin hoặc pinout sẽ như thế này (4 pin được kết nối):
| OBD2 nữ | Tín hiệu | J1939 nữ |
| 4 hay 5 | Đất | A |
| 16 | Pin | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
Đôi khi,việc gán pin hoặc pinout cũng có thể như thế này (6 pinđược kết nối):
| OBD2 nữ | Tín hiệu | J1939 nữ |
| 4 hay 5 | Đất | A |
| 16 | Pin | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 12 | J1708-H | F |
| 13 | J1708-L | G |
Đôi khi,việc gán pin hoặc pinout cũng có thể như thế này (6 pinđược kết nối):
| OBD2 nữ | Tín hiệu | J1939 nữ |
| 4 hay 5 | Đất | A |
| 16 | Pin | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 2 | J1708-H | F |
| 10 | J1708-L | G |
Cáp 6 dây cũng bao gồm dây cho các đường dây J1708.tốt hơn là không kết nối chúng vì đôi khi các đường dây được thêm vào có thể can thiệp vào hoạt động của một số máy theo dõi GPS.
Việc chỉ định pin hoặc pinout cũng có thể được tùy chỉnh theo nhu cầu của bạn.
Ứng dụng
This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)Các đường truyền dữ liệu J1939 +/- được kết nối với đường truyền CAN +/-, và đường truyền điện và đường dây mặt đất cũng được kết nối.
Ứng dụng phổ biến là kết nốicác thiết bị công nghệ viễn thông, quản lý đội xe hoặc vận chuyển bằng xe tải như:GPS Tracker cho các phương tiện thương mại hạng nặng có 9-pin vòng Deutsch kết nối.
Cáp này cũng sẽ cho phép một công cụ quét OBD2 hoặc mộtMáy đọc mã lỗiHãy nhớ rằng hầu hết các phần mềm và máy quét OBD2 dựa trên việc đọc PID, đó là các tham số duy nhất.J1939 là một giao thức dựa trên PGNCông cụ quét của bạn phải có thể xử lý PGN nếu nó sẽ làm việc với cáp này.
