Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Ghim phích cắm nam obd2: | đồng, mạ nickel hoặc mạ vàng | Thiết bị đầu cuối của đầu nối nữ OBD2: | đồng, mạ nickel hoặc mạ vàng |
|---|---|---|---|
| thử nghiệm: | 100% thử nghiệm mở, ngắn và trượt dây | kiểm tra điện áp: | DC300V 5M ôm/10ms |
| Làm nổi bật: | sgw bypass security gateway fca sgw,12 + 8 cáp bỏ qua,Jeep Compass OBD Cable |
||

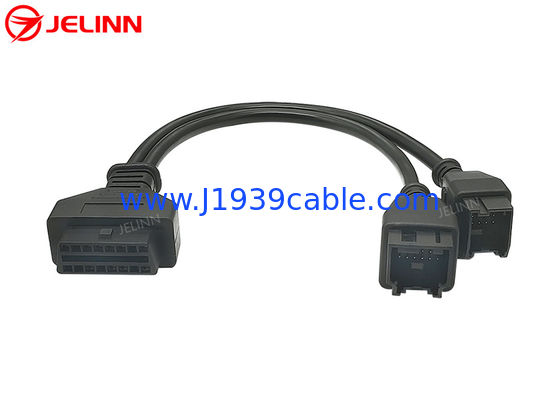

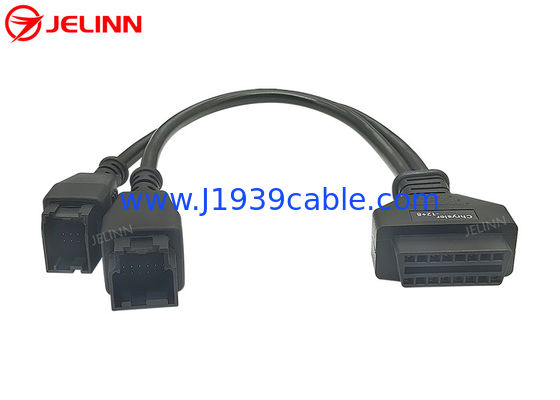

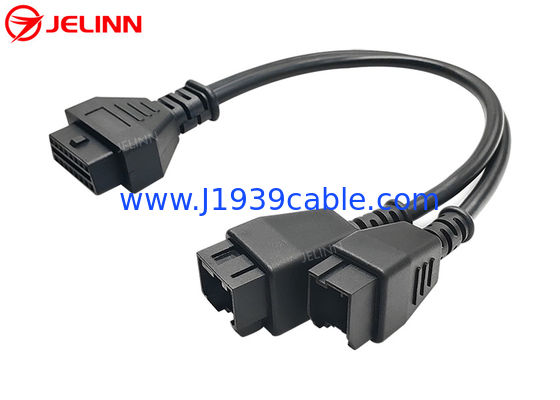

12 8pin Jeep Compass OBD Cáp xe 12 + 8 Pin Bypass Security Gateway SGW Wire Harnesscho Chrysler Jeep Dodge RAM FCA Alfa Fiat
Thông số kỹ thuật
| Ứng dụng OBD2 nam | tiêu chuẩn |
| Các chân của nút cắm nam OBD2 | đồng, mạ nickel hoặc mạ vàng |
| Sơn quá đậm của nút đệm nam OBD2 | thẳng |
| Kết nối nữ Hyundai và Kia OBD2 | tương đương với nguyên bản |
| Kết nối OBD2 nữ thông thường | tiêu chuẩn, với thiết bị đầu cuối KET |
| Các thiết bị đầu cuối của các đầu nối nữ OBD2 | đồng, mạ nickel hoặc mạ vàng |
| Tiêu chuẩn OBD2 | thẳng |
| Vật liệu của bộ phận đúc quá mức | PVC |
| Hình dạng cáp | tròn |
| Sợi | 26AWG, đồng tinh khiết |
| Vật liệu của đầu nối nam và nữ OBD2 | PA66 |
| Pin assignment hoặc pin out | tùy chỉnh |
| Chiều dài cáp | tùy chỉnh |
| Kháng tiếp xúc | 3 ohm tối đa. |
| Kháng cách nhiệt | 5M ohm phút. |
| Nhiệt độ hoạt động | -25°C ~ +85°C |
| Kiểm tra | Xét nghiệm 100% mở, ngắn và thiếu dây |
| Điện áp thử nghiệm | DC300V 5M ohm/10ms |
| Bảo hành | 1 năm |
Đây là một cáp Y với 3 đầu của một ổ cắm nam OBD2, một bộ kết nối nữ Hyundai và Kia OBD2 thay thế với buffle và một bộ kết nối nữ OBD2 thông thường.
Bộ kết nối nữ OBD2 OBDII J1962 phổ biến có đầu cuối KET bền chất lượng,thích hợp hơn cho một môi trường thử nghiệm hoặc chẩn đoán nơi các thiết bị được cắm và cắm thường xuyên.
Phần tiêm nhựa được đúc quá mức ở đầu các đầu nối OBDII nữ và nam 16-Pin OBD2 làm cho cáp ra thẳng.
Chúng tôi có thể tạo ra các khuôn khác nhau cho các đầu của các đầu nối OBD2 OBDII nữ và nam. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, chúng tôi có thể và chúng tôi có khả năng để làm cho một overmold mới cho bạn với phí hợp lý. Hơn nữa, chúng tôi thậm chí có thể làm cho nó miễn phí miễn là số lượng đặt hàng là 5000 pcs hoặc nhiều hơn.
Pin assignment hoặc pin out
Việc gán pin hoặc pin ra có thể như thế này:
| Ứng dụng OBD2 nam | Kết nối nữ Hyundai và Kia OBD2 | Kết nối OBD2 nữ thông thường |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4+5 | 4+5 | 4+5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Đối với pin này, Pin 4 và Pin 5 của đầu nối OBD2 OBDII nam và nữ được kết nối với nhau bằng dây ngắn.Có 9 chân dây, nhưng có 8 dây 26AWG trong cáp từ đầu nối OBD2 nam đến đầu nối OBD2 nữ thông thường. Tất cả 16 chân của đầu nối OBD2 nam đến đầu nối OBD2 nữ của Hyundai và Kia đều có dây,vì vậy có 16 dây của 26AWG trong cáp từ OBD2 đầu nối nam đến Hyundai và Kia OBD2 đầu nối nữ.
Việc gán pin hoặc pin ra cũng có thể như thế này:
| Ứng dụng OBD2 nam | Kết nối nữ Hyundai và Kia OBD2 | Kết nối OBD2 nữ thông thường |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Đối với pin này, tất cả 16 pin của đầu nối OBD2 OBD nam và nữ đều có dây, vì vậy có 16 dây 26AWG trong cả hai cáp.
Việc chỉ định pin hoặc pin ra cũng có thể được tùy chỉnh theo nhu cầu của bạn.chúng tôi đề nghị chúng tôi chỉ cần kết nối các chân cần thiết bạn cần và giá có thể thấp hơn bởi vì nguyên liệu thô và chi phí lao động là thấp hơn.
Ứng dụng
Cáp Y này được sử dụng để kết nốicác thiết bị viễn thông, thiết bị IoV, thiết bị quản lý đội xe, các thiết bị theo dõi GPS OBD2, các công cụ lập trình OBD2 CAN, các công cụ điều chỉnh ECU hoặc các công cụ điều chỉnh hiệu suất xe cho các cổng chẩn đoán OBD2 nữ 16-pin của xe.
Cáp OBD2 OBDII Y này cho phép di chuyển cổng hoặc kết nối nhiều thiết bị viễn thông hoặc IoV. Take the original Hyundai and Kia OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Hyundai and Kia OBD2 female diagnostic port. Lắp đặt các thay thế Hyundai và Kia OBD2 đầu phụ kết nối với baffle ở một đầu của Y kết thúc trở lại vị trí ban đầu của cổng chẩn đoán OBD2 đầu phụ trong xe.Sau đó, bạn có thể kết nối một thiết bị viễn thông hoặc IoV để các kết nối OBD2 nữ thông thường ở đầu kia của các đầu Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the future. Nếu bạn để lại thay thế Hyundai và Kia OBD2 đầu nối nữ có sẵn và sau đó ẩn thiết bị điện toán hoặc IoV kết nối với đầu nối OBD2 nữ thông thường,thì không ai biết rằng bạn đã cài đặt các thiết bị này mà không mở bảng điều khiển.
Cáp này cũng có thể được sử dụng để kết nối các thiết bị chẩn đoán OBD2 hoặc máy quét hoặcMáy đọc mã lỗi(với phần mềm thích hợp).
