Thông tin chi tiết sản phẩm:
Thanh toán:
|
| ghim: | đồng, mạ nickel hoặc mạ vàng | Hình dạng cáp: | phẳng và mỏng |
|---|---|---|---|
| Vật liệu chống điện: | 5M ohm phút. | Dây điện: | 26awg, đồng nguyên chất |
| thử nghiệm: | 100% thử nghiệm mở, ngắn và trượt dây | Nhiệt độ hoạt động: | −25 ℃ ~ +85 |
| Làm nổi bật: | OBD db9,cáp OBD db9,obd2 đến db9 |
||

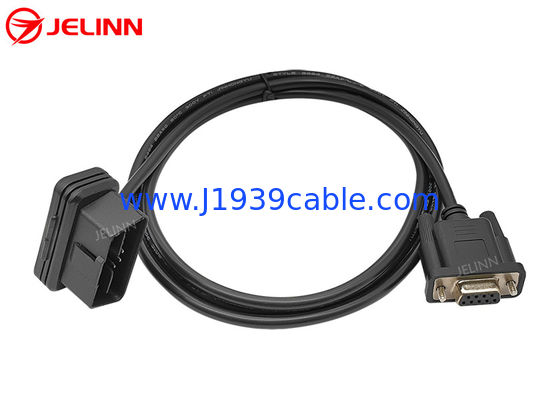

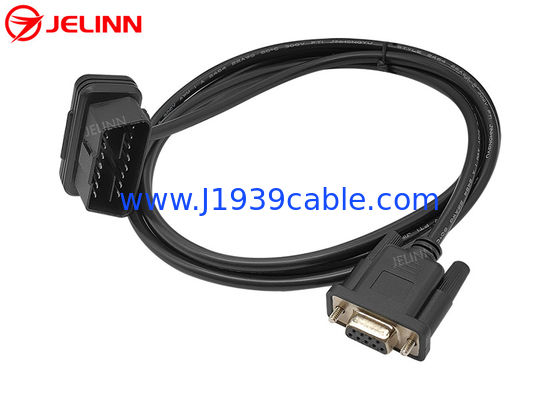

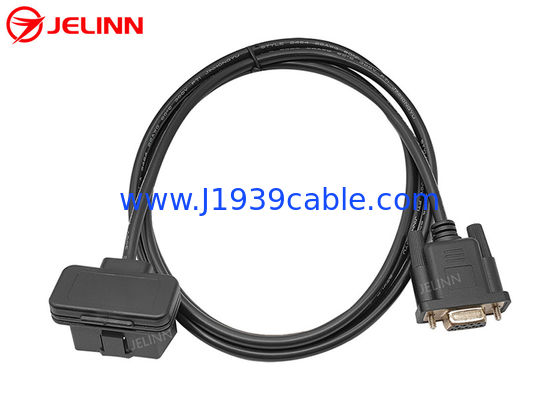

J1962 Cáp kết nối góc phải OBD 2 OBD2 16 pin đến RS232 DB9
Thông số kỹ thuật
| Ứng dụng OBD2 nam | tiêu chuẩn |
| Các chân của nút cắm nam OBD2 | đồng, mạ nickel hoặc mạ vàng |
| Vật liệu của nút đệm nam OBD2 | PA66 |
| Sơn quá đậm của nút đệm nam OBD2 | Thiết kế mỏng, góc thẳng 90 độ |
| Bộ kết nối nam DB9 | tiêu chuẩn |
| Các chân của đầu nối nam DB9 | đồng, mạ nickel hoặc mạ vàng |
| Vật liệu của đầu nối nam DB9 | Sắt, mạ nickel |
| Việc đúc quá mức của đầu nối nam DB9 | thẳng |
| Vật liệu của bộ phận đúc quá mức | PVC |
| Hình dạng cáp | phẳng và mỏng |
| Sợi | 26AWG, đồng tinh khiết |
| Pin assignment hoặc pin out | tùy chỉnh |
| Chiều dài cáp | tùy chỉnh |
| Kháng tiếp xúc | 3 ohm tối đa. |
| Kháng cách nhiệt | 5M ohm phút. |
| Nhiệt độ hoạt động | -25°C ~ +85°C |
| Kiểm tra | Xét nghiệm 100% mở, ngắn và thiếu dây |
| Điện áp thử nghiệm | DC300V 5M ohm/10ms |
| Bảo hành | 1 năm |
Chúng tôi làm khuôn nhựa của các đầu nối OBD2 OBDII OBD và cắm. 24AWG hoặc 26AWG dây đồng chất lượng tinh khiết được sử dụng để sản xuất các cáp này.Chúng tôi luôn có thể làm cho các cáp với kết nối tuyệt vời và độ bền.
Chúng ta có thể tạo ra các khuôn khác nhau cho các đầu của các đầu nối OBD2 OBDII và DB9. If you don’t like the overmolds at the ends of OBD2 OBDII and DB9 connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, chúng tôi có thể và chúng tôi có khả năng để làm cho một overmold mới cho bạn với phí hợp lý. Hơn nữa, chúng tôi thậm chí có thể làm cho nó miễn phí miễn là số lượng đặt hàng là 5000 pcs hoặc nhiều hơn.
Pin assignment hoặc pin out
Việc gán pin hoặc pin ra có thể như thế này:
| Ứng dụng OBD2 nam | Bộ kết nối nam DB9 |
| 2 | 2 |
| 4 | 7 |
| 6 | 9 |
| 7 | 1 |
| 10 | 3 |
| 14 | 4 |
| 15 | 5 |
| 16 | 6 |
Còn với cái chân này, có 8 chân được nối dây, vì vậy có 8 dây 26AWG trong cáp phẳng.
Việc chỉ định pin hoặc pin ra có thể được tùy chỉnh theo nhu cầu của bạn.chúng tôi đề nghị chúng tôi chỉ cần kết nối các chân cần thiết bạn cần và giá có thể thấp hơn bởi vì nguyên liệu thô và chi phí lao động là thấp hơn.
Ứng dụng
Cáp này được sử dụng để kết nốithiết bị viễn thông, thiết bị M2M, thiết bị IoV (Internet of Vehicles), thiết bị quản lý đội xe, thiết bị theo dõi GPS OBD2, công cụ lập trình OBD2 CAN,Các công cụ điều chỉnh ECU hoặc các công cụ điều chỉnh hiệu suất xe cho các cổng chẩn đoán nữ 16-Pin OBD2 của xe. Một số thiết bị viễn thông hoặc quản lý đội xe có cổng nữ DB9P. Để kết nối các loại thiết bị này với xe, bộ kết nối nam DB9P trên cáp này là cần thiết.
Trong một số xe hơi, các cổng chẩn đoán OBD2 OBDII nữ được bao phủ bởi nắp.Nếu bạn muốn kết nối và cài đặt một số thiết bị OBD2 viễn thông hoặc IoV để các cổng chẩn đoán OBD2 OBDII nữ trong những chiếc xeCác phần tiêm nhựa được đúc ở đầu của 16-pin OBD2 OBDII đầu nối nữ và nam làm cho cáp đi ra ở góc thẳng 90 độ.Các overmold là với thiết kế mỏng và cáp là phẳng và mỏngCác tính năng này giúp dễ dàng kết nối và cài đặt các loại thiết bị viễn thông OBD2 hoặc thiết bị IoV với các cổng chẩn đoán OBD2 OBDII nữ trong các xe này.
Gửi yêu cầu
Nếu bạn chưa tìm thấy hoặc không có thời gian để tìm kiếm các cáp OBD2 OBDII, 9-Pin J1939 hoặc 6-Pin J1708 cáp, bộ chuyển đổi hoặc đầu nối trên trang web của chúng tôi, cảm thấy miễn phí để cho chúng tôi biết những gì OBD2 OBDII,Các dây cáp 9-pin J1939 hoặc 6-pin J1708, bộ điều hợp hoặc đầu nối bạn cần bởiGửi một câu hỏiChúng tôi cũng có thể tùy chỉnh bất kỳ cáp OBD2 OBDII, 9-Pin J1939 hoặc 6-Pin J1708, bộ chuyển đổi hoặc đầu nối cho bạn.
