OBD 2 OBD2 Splitter Y Cable J1962 16 Pin Split Wire Harness cho xe Ford

OBD 2 OBD2 Splitter Y Cable J1962 16 Pin Split Wire Harness cho xe Ford


Thông số kỹ thuật

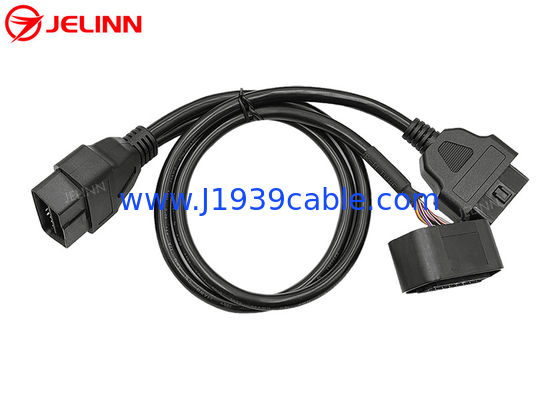

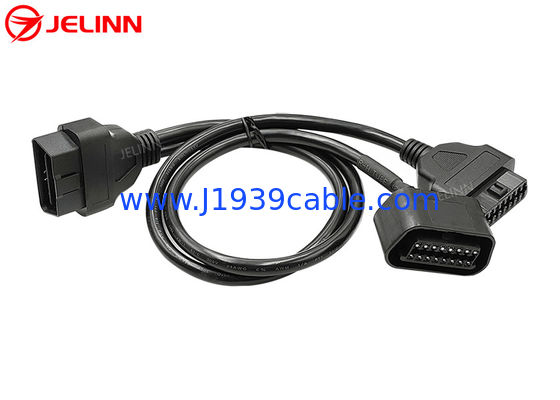

Đây là một cáp Y với 3 đầu của một ổ cắm nam OBD2, một đầu nối nữ Volvo OBD2 và một đầu nối nữ OBD2.

Có một khoảng trống trên buffer ở giữa của cắm nam OBD2 OBDII.

Bộ kết nối nữ OBD2 OBDII J1962 phổ biến có đầu cuối KET bền chất lượng,thích hợp hơn cho một môi trường thử nghiệm hoặc chẩn đoán nơi các thiết bị được cắm và cắm thường xuyên.

Phần tiêm nhựa được đúc quá mức ở đầu các đầu nối OBDII nữ và nam 16-Pin OBD2 làm cho cáp ra thẳng.

Chúng tôi có thể tạo ra các khuôn khác nhau cho các đầu của các đầu nối OBD2 OBDII nữ và nam. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, chúng tôi có thể và chúng tôi có khả năng để làm cho một overmold mới cho bạn với phí hợp lý. Hơn nữa, chúng tôi thậm chí có thể làm cho nó miễn phí miễn là số lượng đặt hàng là 5000 pcs hoặc nhiều hơn.



Pin assignment hoặc pin out

Việc gán pin hoặc pin ra có thể như thế này:


Đối với pin này ra, các dây đen trong cả hai cáp tròn được kết nối với pin 4 của của OBD2 OBDII đầu nối nam và nữ.do đó, có 8 dây của 26AWG trong cáp tròn từ OBD2 đầu nối nam để kết nối OBD2 nữ thông thường. Tất cả 16 chân của OBD2 đầu nối nam đến đầu nối nữ Volvo được dây, vì vậy có 16 dây của 26AWG trong cáp từ OBD2 đầu nối nam đến đầu nối nữ Volvo OBD2.

Việc gán pin hoặc pin ra cũng có thể như thế này:

Đối với pin này, tất cả 16 pin của OBD2 OBD đầu nối nam và nữ đều có dây, vì vậy có 16 dây 26AWG trong cả hai cáp tròn.

Việc chỉ định pin hoặc pin ra cũng có thể được tùy chỉnh theo nhu cầu của bạn.chúng tôi đề nghị chúng tôi chỉ cần kết nối các chân cần thiết bạn cần và giá có thể thấp hơn bởi vì nguyên liệu thô và chi phí lao động là thấp hơn.


Ứng dụng

Cáp Y này được sử dụng để kết nốithiết bị viễn thông, thiết bị IoV (Internet of Vehicles), thiết bị quản lý đội xe, máy theo dõi GPS OBD2, công cụ lập trình OBD2 CAN,Công cụ điều chỉnh ECU hoặc công cụ điều chỉnh hiệu suất xe cho các cổng chẩn đoán OBD2 nữ của xe.

Cáp OBD2 OBDII Y này cho phép di chuyển cổng hoặc kết nối nhiều thiết bị viễn thông hoặc IoV. Take the original Volvo OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Volvo OBD2 female diagnostic port. Lắp đặt bộ kết nối phụ Volvo OBD2 thay thế ở một đầu của Y kết thúc trở lại vị trí ban đầu của cổng chẩn đoán OBD2 nữ trong xe.Sau đó, bạn có thể kết nối một thiết bị viễn thông hoặc IoV để các kết nối OBD2 nữ thông thường ở đầu kia của các đầu Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureNếu bạn để lại thay thế Volvo OBD2 đầu nối nữ có sẵn và sau đó ẩn thiết bị viễn thông hoặc IoV kết nối với đầu nối OBD2 nữ thông thường,thì không ai biết rằng bạn đã cài đặt các thiết bị này mà không mở bảng điều khiển.

Cáp này cũng có thể được sử dụng để kết nối các thiết bị chẩn đoán OBD2 hoặc máy quét hoặcMáy đọc mã lỗi.
