Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Đầu nối nam RP1226: | tương đương với Aptiv 54201416 | Dây điện: | 20AWG, đồng nguyên chất |
|---|---|---|---|
| Ổ cắm nữ J1939: | tương đương với Deutsch HD10-9-1939P | Loại phích cắm cái J1939: | Loại 1 |
| thử nghiệm: | 100% thử nghiệm mở, ngắn và trượt dây | Chân hoặc thiết bị đầu cuối: | đồng mạ niken hoặc mạ vàng |
| Làm nổi bật: | Cáp RP1226,rp1226 đến obd2,14 pin rp1226 nam đến OBD2 |
||

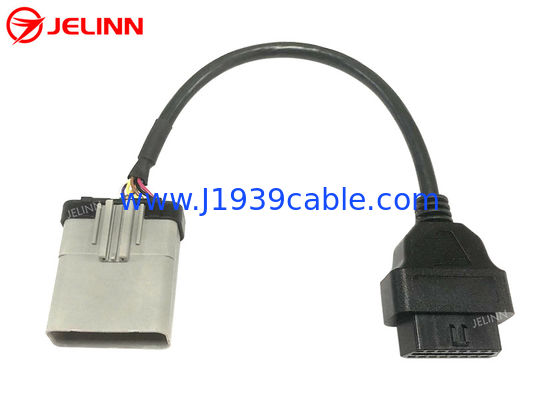

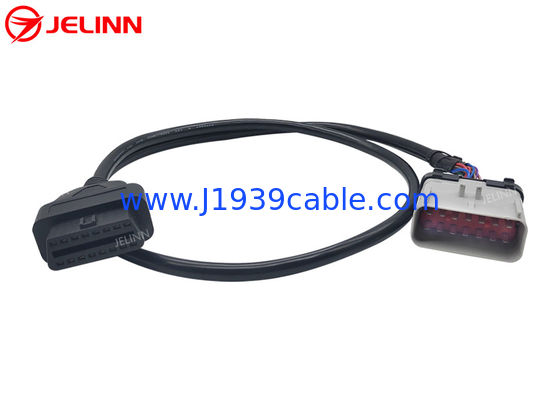

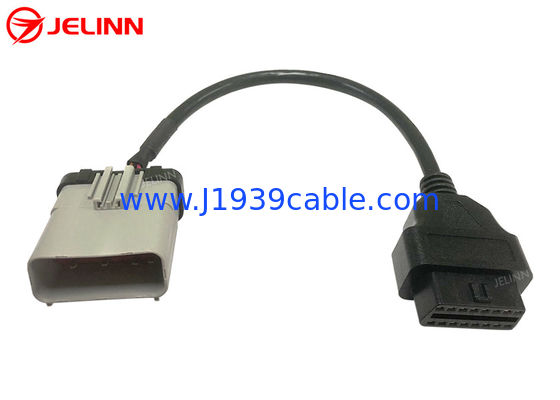

14 Pin RP1226 Cáp nam đến OBD2 J1962 nữ cho 2019 và xe tải hạng nặng mới hơn
ở Bắc Mỹ
Thông số kỹ thuật
| RP1226 đầu nối nam | tương đương với Aptiv 54201416 |
| Bộ kết nối nữ 9-pin J1939 | tương đương với Deutsch HD10-9-1939P |
| Loại nút phụ nữ 9-Pin J1939 | Loại 1 |
| Màu sắc của 9-Pin J1939 cắm nữ | Màu đen |
| Sợi | 20AWG, đồng tinh khiết |
| Vật liệu của đầu nối nam RP1226 | PA66 + sợi thủy tinh |
| Vật liệu của9-pinJ1939 cắm nữ | PA66 + sợi thủy tinh |
| Pin-out (bản đồ dây dẫn) | tùy chỉnh |
| Chiều dài cáp | tùy chỉnh |
| Đinh hoặc đầu cuối | đồng bọc nickel hoặc bọc vàng |
| Kháng tiếp xúc | 3 ohm tối đa. |
| Kháng cách nhiệt | 5M ohm phút. |
| Nhiệt độ hoạt động | -25°C ~ +85°C |
| Kiểm tra | Xét nghiệm mở, ngắn và sai dây 100% |
| Điện áp thử nghiệm | DC300V 5M ohm/10ms |
| Bảo hành | 1 năm |
Pin-out (bản đồ dây dẫn)
Nói chung, bản vẽ (bản đồ dây điện) có thể như dưới đây.
Có 4 chân của mỗi đầu nối có dây. Có 4 dây 20AWG trong cáp.
| RP1226 nam | Tín hiệu | 9-Pin J1939 nữ |
| 8 | Đất | A |
| 1 | Năng lượng pin | B |
| 2 | J1939, S-CAN cao | C |
| 9 | J1939,S-CAN thấp | D |
Đôi khi,pinout (bản đồ dây) có thểcũng như dưới đây.
Có 6 chân của mỗi đầu nối có dây. Có 6 dây 20AWG trong cáp.
| RP1226 nam | Tín hiệu | 9-Pin J1939 nữ |
| 8 | Đất | A |
| 1 | Pin | B |
| 2 | J1939, S-CAN cao | C |
| 9 | J1939,S-CAN thấp | D |
| 6 | J1708, CAN cao | F |
| 13 | J1708, CAN thấp | G |
Pinout (bản đồ dây dẫn)cũng có thể được tùy chỉnh theo nhu cầu của khách hàng.
Ứng dụng
Theo TMC (Hội đồng Công nghệ và Bảo trì của ATA) khuyến nghị thực hành RP1226 tiêu chuẩn hóa thông điệp, một số xe tải hạng nặng 2019 và mới hơn như Kenworth, Peterbilt, Volvo,Mack và Freightliner ở Bắc Mỹ được trang bị một kết nối phụ kiện trong cabin ở phía bên sau bàn điều khiểnChủ xe có thể kiểm tra hướng dẫn của nhà chế tạo cơ thể để biết thêm thông tin.
Các thiết bị ELD (Electronic Logging Devices), thiết bị viễn thông hoặc các thiết bị sau thị trường khác yêu cầu dữ liệu từ J1939, CAN hoặc J1708 nên được kết nối với đầu nối phụ kiện RP1226.các kết nối có thể không được đảm bảo.
Nếu một thiết bị có cổng J1939 9-pin cần được kết nối với xe tải được trang bị đầu nối phụ kiện RP1226 14-pin, cáp này là cần thiết.
