Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Thiết bị đầu cuối của đầu nối nữ OBD2: | đồng, mạ nickel hoặc mạ vàng | Ghim phích cắm nam obd2: | đồng, mạ nickel hoặc mạ vàng |
|---|---|---|---|
| Đầu nối nữ của Volkswagen OBD2: | tương đương với bản gốc | Đầu nối nữ OBD2 chung: | tiêu chuẩn, với các thiết bị đầu cuối KET |
| Ghép gán pin hoặc ghim ra: | tùy chỉnh | Chiều dài cáp: | tùy chỉnh |
| Làm nổi bật: | Cáp OBD2 Y bọc ngoài,Cáp OBD2 Y bền bỉ,Cáp Y bộ chia OBD2 |
||
J1962 OBDII OBD2 Nam đến OBD2 nữ và Volkswagen OBD2 nữ Splitter Y Cable
Thông số kỹ thuật
| Ứng dụng OBD2 nam | tiêu chuẩn, 12V/24V |
| Các chân của nút cắm nam OBD2 | đồng, mạ nickel hoặc mạ vàng |
| Sơn quá đậm của nút đệm nam OBD2 | thẳng |
| Kích cắm nữ Volkswagen OBD2 | tương đương với nguyên bản |
| Kết nối OBD2 nữ thông thường | tiêu chuẩn, với thiết bị đầu cuối KET |
| Các thiết bị đầu cuối của các đầu nối nữ OBD2 | đồng, mạ nickel hoặc mạ vàng |
| Tiêu chuẩn OBD2 | thẳng |
| Hình dạng cáp | tròn |
| Vật liệu của bộ phận đúc quá mức | PVC |
| Vật liệu của đầu nối nam và nữ OBD2 | PA66 |
| Sợi | 26AWG, đồng tinh khiết |
| Chiều dài cáp | tùy chỉnh |
| Pin assignment hoặc pin out | tùy chỉnh |
| Kháng cách nhiệt | 3 ohm tối đa. |
| Kháng tiếp xúc | 5M ohm phút. |
| Điện áp thử nghiệm | DC300V 5M ohm/10ms |
| Kiểm tra | Xét nghiệm 100% mở, ngắn và thiếu dây |
| Nhiệt độ hoạt động | -25°C ~ +85°C |
| Bảo hành | 1 năm |

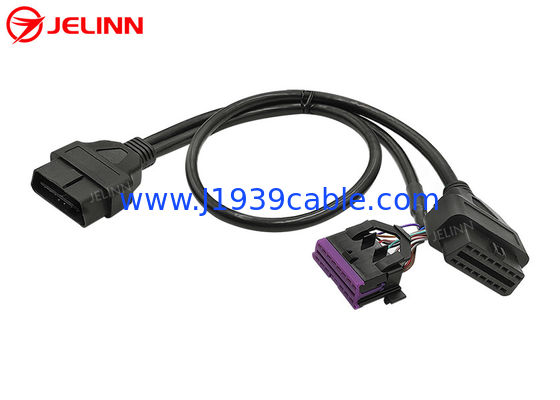

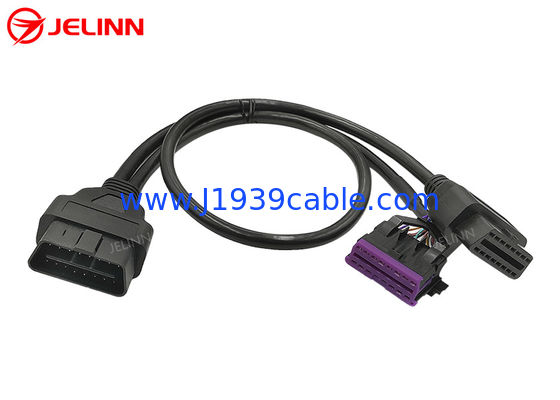

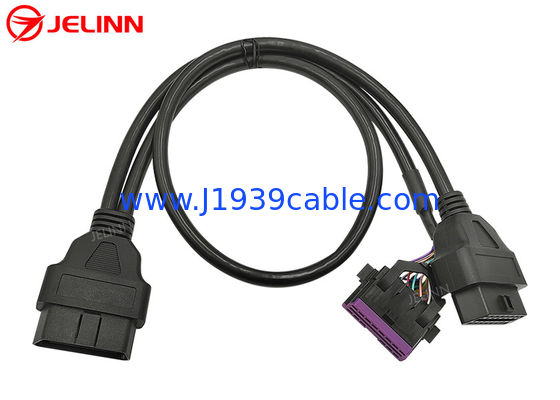

Đây là một cáp Y với 3 đầu của một ổ cắm OBD2 nam, một đầu nối nữ thay thế Volkswagen OBD2 và một đầu nối nữ OBD2 thông thường.
Bộ kết nối nữ OBD2 OBDII J1962 phổ biến có đầu cuối KET bền chất lượng,thích hợp hơn cho một môi trường thử nghiệm hoặc chẩn đoán nơi các thiết bị được cắm và cắm thường xuyên.
Phần tiêm nhựa được đúc quá mức ở đầu các đầu nối OBDII nữ và nam 16-Pin OBD2 làm cho cáp ra thẳng.
Chúng tôi có thể tạo ra các khuôn khác nhau cho các đầu của các đầu nối OBD2 OBDII nữ và nam. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, chúng tôi có thể và chúng tôi có khả năng để làm cho một overmold mới cho bạn với phí hợp lý. Hơn nữa, chúng tôi thậm chí có thể làm cho nó miễn phí miễn là số lượng đặt hàng là 5000 pcs hoặc nhiều hơn.
Có một khoảng trống trên buffer ở giữa của cắm nam OBD2 OBDII.
Pin assignment hoặc pin out
Việc gán pin hoặc pin ra có thể như thế này:
| Ứng dụng OBD2 nam | Kích cắm nữ Volkswagen OBD2 | Kết nối OBD2 nữ thông thường |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4+5 | 4+5 | 4+5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Đối với pin này, Pin 4 và Pin 5 của đầu nối OBD2 OBDII nam và nữ được kết nối với nhau bằng dây ngắn.Có 9 chân dây, nhưng có 8 dây 26AWG trong cáp từ đầu nối OBD2 nam đến đầu nối OBD2 nữ thông thường. Tất cả 16 chân của đầu nối OBD2 nam đến đầu nối OBD2 nữ của Volkswagen đều có dây,Vì vậy, có 16 dây của 26AWG trong cáp từ OBD2 đầu nối nam đến đầu nối nữ Volkswagen OBD2.
Việc gán pin hoặc pin ra cũng có thể như thế này:
| Ứng dụng OBD2 nam | Kích cắm nữ Volkswagen OBD2 | Kết nối OBD2 nữ thông thường |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Đối với pin này, tất cả 16 pin của đầu nối OBD2 OBD nam và nữ đều có dây, vì vậy có 16 dây 26AWG trong cả hai cáp.
Việc chỉ định pin hoặc pin ra cũng có thể được tùy chỉnh theo nhu cầu của bạn.chúng tôi đề nghị chúng tôi chỉ cần kết nối các chân cần thiết bạn cần và giá có thể thấp hơn bởi vì nguyên liệu thô và chi phí lao động là thấp hơn.
Ứng dụng
Cáp Y này được sử dụng để kết nốithiết bị viễn thông, thiết bị M2M, thiết bị IoV (Internet of Vehicles), thiết bị quản lý đội xe, thiết bị theo dõi GPS OBD2, công cụ lập trình OBD2 CAN,Các công cụ điều chỉnh ECU hoặc các công cụ điều chỉnh hiệu suất xe cho các cổng chẩn đoán nữ 16-Pin OBD2 của xe.
Cáp OBD2 OBDII Y này cho phép di chuyển cổng hoặc kết nối nhiều thiết bị viễn thông hoặc IoV. Take the original Volkswagen OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Volkswagen OBD2 female diagnostic port. Lắp đặt đầu nối phụ thay thế Volkswagen OBD2 ở một đầu của Y kết thúc trở lại vị trí ban đầu của cổng chẩn đoán OBD2 nữ trong xe.Sau đó, bạn có thể kết nối một thiết bị viễn thông hoặc IoV để các kết nối OBD2 nữ thông thường ở đầu kia của các đầu Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureNếu bạn để lại thay thế Volkswagen OBD2 đầu nối nữ có sẵn và sau đó ẩn thiết bị điện toán hoặc IoV kết nối với đầu nối OBD2 nữ thông thường,thì không ai biết rằng bạn đã cài đặt các thiết bị này mà không mở bảng điều khiển.
Cáp này cũng có thể được sử dụng để kết nối các thiết bị chẩn đoán OBD2 hoặc máy quét hoặcMáy đọc mã lỗi(với phần mềm thích hợp).
