Thông tin chi tiết sản phẩm:
Thanh toán:
|
Đầu nối nam RP1226: | tương đương với Aptiv 54201416 | Đầu nối cái RP1226: | tương đương với Aptiv 54201412 |
---|---|---|---|
Liên hệ với thiết bị đầu cuối: | đồng mạ niken hoặc mạ vàng | Liên hệ với điện trở: | tối đa 3 ôm |
Vật liệu chống điện: | 5M ôm phút | Nhiệt độ làm việc: | −30℃ ~ +100℃ |
Điểm nổi bật: | Cáp RP1226 đến OBD2,RP1226 đến OBD2,cáp RP1226 đến OBD2 Y |

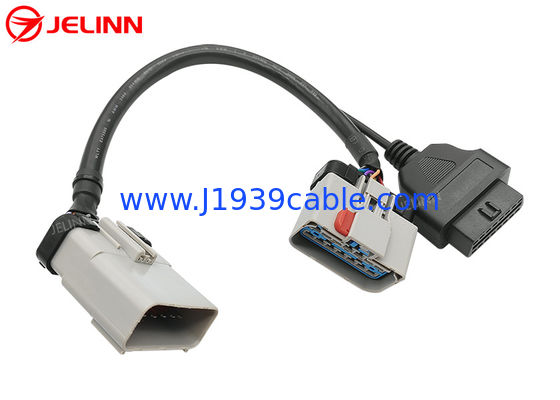

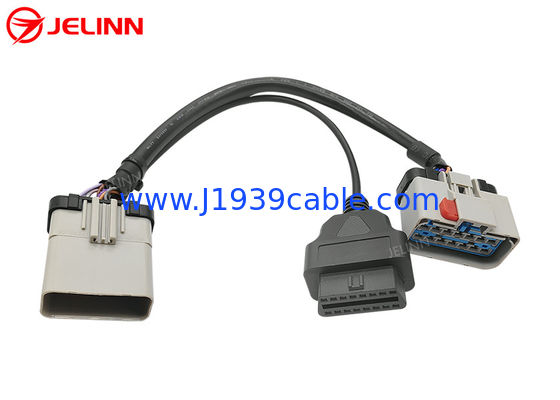

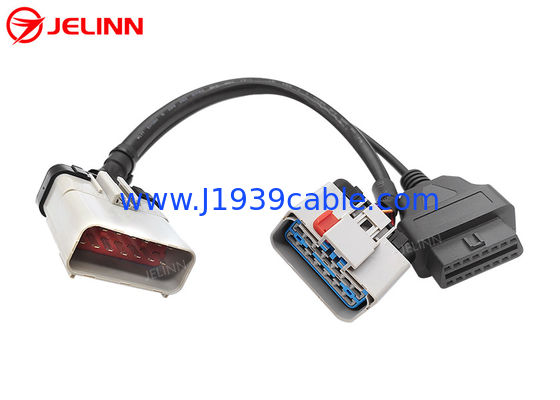

RP1226 Xám 14 Pin Nam Đến RP1226 nữ và 16 pin OBD2 OBDII nữ Bộ Chia Y Cáp
Sự chỉ rõ
Đầu nối nam RP1226 | tương đương với Aptiv 54201416 |
Đầu nối cái RP1226 | tương đương với Aptiv 54201412 |
Đầu nối nữ OBD2 | Tiêu chuẩn |
Dây điện | 20AWG, đồng nguyên chất |
Chất liệu của đầu nối nam RP1226 | PA66 + sợi thủy tinh |
Chất liệu củaĐầu nối nữ OBD2 | PA66 + sợi thủy tinh |
Sơ đồ chân (sơ đồ nối dây) | tùy chỉnh |
chiều dài cáp | 33cm (13 inch) hoặc tùy chỉnh |
Chân hoặc thiết bị đầu cuối | đồng mạ niken hoặc mạ vàng |
Liên hệ với điện trở | tối đa 3 ôm |
Vật liệu chống điện | 5M ôm tối thiểu. |
Nhiệt độ làm việc | −30℃ ~ +100℃ |
thử nghiệm | 100% thử nghiệm mở, ngắn và trượt dây |
Sự bảo đảm | 1 năm |
Sơ đồ chân (sơ đồ nối dây)
Nói chung, sơ đồ chân (sơ đồ nối dây) có thể như sau.
Nhánh cáp giữa đầu nối đực RP1226 và đầu nối cái RP1226 được đi dây đầy đủ.Có 14 dây 20AWG trong nhánh cáp này.
4 chân của đầu cắm cái OBD2 có dây.được nối dây đầy đủ.Có 4 dây 20AWG trong nhánh cáp giữa đầu nối đực RP1226 và đầu nối cái OBD2.
RP1226 nam | RP1226 nữ | Dấu hiệu | OBD2 nữ |
số 8 | số 8 | Đất | 4 hoặc 5 |
1 | 1 | nguồn pin | 16 |
2 | 2 | J1939, S-CAN cao | 6 |
9 | 9 | J1939,S-CAN thấp | 14 |
3 | 3 | ||
4 | 4 | ||
5 | 5 | ||
6 | 6 | ||
7 | 7 | ||
10 | 10 | ||
11 | 11 | ||
12 | 12 | ||
13 | 13 | ||
14 | 14 |
Thỉnh thoảng,sơ đồ chân (sơ đồ nối dây) có thểcũng được như dưới đây.
Nhánh cáp giữa đầu nối đực RP1226 và đầu nối cái RP1226 được đi dây đầy đủ.Có 14 dây 20AWG trong nhánh cáp này.
6 chân của đầu cắm cái OBD2 có dây.được nối dây đầy đủ.Có 6 dây 20AWG trong nhánh cáp giữa đầu nối đực RP1226 và đầu nối cái OBD2.
RP1226 nam | RP1226 nữ | Dấu hiệu | OBD2 nữ |
số 8 | số 8 | Đất | 4 hoặc 5 |
1 | 1 | Pin | 16 |
2 | 2 | J1939, S-CAN cao | 6 |
9 | 9 | J1939,S-CAN thấp | 14 |
6 | 6 | J1708, CÓ THỂ cao | 12 |
13 | 13 | J1708, CÓ THỂ thấp | 13 |
3 | 3 | ||
4 | 4 | ||
5 | 5 | ||
7 | 7 | ||
10 | 10 | ||
11 | 11 | ||
12 | 12 | ||
14 | 14 |
Sơ đồ chân (sơ đồ nối dây)cũng có thể được tùy chỉnh theo nhu cầu của khách hàng.
Ứng dụng
Theo TMC (Hội đồng Công nghệ và Bảo trì của ATA) Tiêu chuẩn hóa Thông báo Thực hành RP1226 được Đề xuất, một số xe tải hạng nặng đời 2019 và mới hơn như Kenworth, Peterbilt, Volvo, Mack và Freightliner ở Bắc Mỹ được trang bị Đầu nối Phụ kiện trong cabin ở phía người lái phía sau dấu gạch ngang, gần bảng cầu chì.Chủ sở hữu xe tải có thể kiểm tra Hướng dẫn sử dụng Body Builder để biết thêm thông tin.
ELD (Thiết bị ghi nhật ký điện tử), thiết bị viễn thông hoặc thiết bị hậu mãi khác yêu cầu dữ liệu từ J1939, CAN hoặc J1708 phải được kết nối với Đầu nối phụ kiện RP1226 này.Nếu không, các kết nối có thể không được bảo hành.
Nếu bạn có thiết bị có cổng 16 chân OBD2 và bạn muốn kết nối thiết bị đó với xe tải được trang bị Đầu nối phụ kiện RP1226 14 chân, thì bạn cần có cáp này.
Chỉ có một Đầu nối Phụ kiện RP1226 trong xe tải.Nếu bạn muốn giữ Đầu nối phụ kiện RP1226 khả dụng sau khi thiết bị OBD2 được kết nối, thì cáp Y bộ chia này là một lựa chọn tốt.
