Thông tin chi tiết sản phẩm:
Thanh toán:
|
Đầu nối nam RP1226: | tương đương với Aptiv 54201416 | dây điện: | 20AWG, đồng nguyên chất |
---|---|---|---|
Ổ cắm nữ J1939: | tương đương với Deutsch HD10-9-1939P-P080 | Màu của phích cắm cái 9 chân J1939: | màu xanh lá |
Chân hoặc thiết bị đầu cuối: | đồng mạ niken hoặc mạ vàng | kiểm tra điện áp: | DC300V 5M ôm/10ms |
Điểm nổi bật: | RP1226 đến 9 chân,cáp RP1226 ELD,RP1226 đến J1939 |

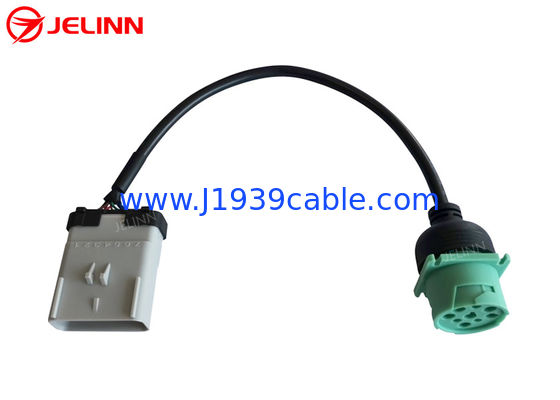

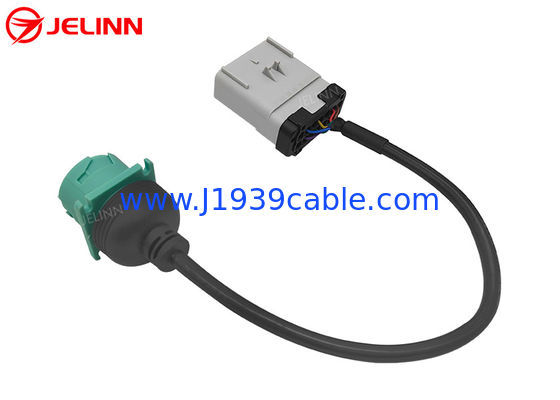

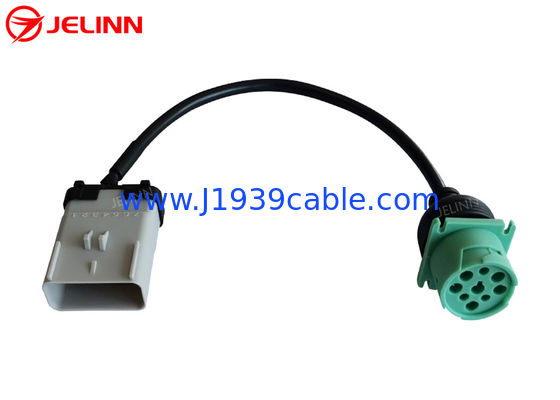

RP1226 Xám 14 chân Nam đến Xanh lục Loại 2 SAE Deutsch 9 Pin J1939 Cáp xe tải nữ
Sự chỉ rõ
Đầu nối nam RP1226 | tương đương với Aptiv 54201416 |
Đầu nối cái 9 chân J1939 | tương đương với Deutsch HD10-9-1939P-P080 |
Loại phích cắm cái 9 chân J1939 | loại 2 |
Màu của phích cắm cái 9 chân J1939 | Màu xanh lá |
Dây điện | 20AWG, đồng nguyên chất |
Chất liệu của đầu nối nam RP1226 | PA66 + sợi thủy tinh |
Chất liệu của9 chânphích cắm nữ J1939 | PA66 + sợi thủy tinh |
Sơ đồ chân (sơ đồ nối dây) | tùy chỉnh |
chiều dài cáp | 30 cm (12 inch) hoặc tùy chỉnh |
Chân hoặc thiết bị đầu cuối | đồng mạ niken hoặc mạ vàng |
Liên hệ với điện trở | tối đa 3 ôm |
Vật liệu chống điện | 5M ôm tối thiểu. |
Nhiệt độ làm việc | −25℃ ~ +85℃ |
thử nghiệm | 100% thử nghiệm mở, ngắn và trượt dây |
kiểm tra điện áp | DC300V 5M ôm/10ms |
Sự bảo đảm | 1 năm |
Sơ đồ chân (sơ đồ nối dây)
Nói chung, sơ đồ chân (sơ đồ nối dây) có thể như sau.
4 chân của mỗi đầu nối đều có dây.Có 4 dây 20AWG trong cáp.
RP1226 nam | Dấu hiệu | 9 Pin J1939 nữ |
số 8 | Đất | Một |
1 | nguồn pin | b |
2 | J1939, S-CAN cao | C |
9 | J1939,S-CAN thấp | Đ. |
Thỉnh thoảng,sơ đồ chân (sơ đồ nối dây) có thểcũng được như dưới đây.
6 chân của mỗi đầu nối được nối dây.Có 6 dây 20AWG trong cáp.
RP1226 nam | Dấu hiệu | 9 Pin J1939 nữ |
số 8 | Đất | Một |
1 | Pin | b |
2 | J1939, S-CAN cao | C |
9 | J1939,S-CAN thấp | Đ. |
6 | J1708, CÓ THỂ cao | F |
13 | J1708, CÓ THỂ thấp | g |
Sơ đồ chân (sơ đồ nối dây)cũng có thể được tùy chỉnh theo nhu cầu của khách hàng.
Ứng dụng
Theo TMC (Hội đồng Công nghệ và Bảo trì của ATA) Tiêu chuẩn hóa Thông báo Thực hành RP1226 được Đề xuất, một số xe tải hạng nặng đời 2019 và mới hơn như Kenworth, Peterbilt, Volvo, Mack và Freightliner ở Bắc Mỹ được trang bị Đầu nối Phụ kiện trong cabin ở phía người lái phía sau dấu gạch ngang, gần bảng cầu chì.Chủ sở hữu xe tải có thể kiểm tra Hướng dẫn sử dụng Body Builder để biết thêm thông tin.
ELD (Thiết bị ghi nhật ký điện tử), thiết bị viễn thông hoặc thiết bị hậu mãi khác yêu cầu dữ liệu từ J1939, CAN hoặc J1708 phải được kết nối với Đầu nối phụ kiện RP1226 này.Nếu không, các kết nối có thể không được bảo hành.
Nếu bạn có thiết bị có cổng J1939 9 chân và bạn muốn kết nối thiết bị đó với xe tải được trang bị Đầu nối phụ kiện RP1226 14 chân, thì bạn cần sử dụng cáp này.
