OBD2 OBDII J1962 Góc bên phải Cáp nam 24V đến Kép Nữ phẳng Y

Tôi trò chuyện trực tuyến bây giờ

OBD2 OBDII J1962 Góc bên phải Cáp nam 24V đến Kép Nữ phẳng Y

OBD2 OBDII J1962 Right Angle Male 24V to Dual Female Flat Y Cable
OBD2 OBDII J1962 Right Angle Male 24V to Dual Female Flat Y Cable OBD2 OBDII J1962 Right Angle Male 24V to Dual Female Flat Y Cable

Hình ảnh lớn :  OBD2 OBDII J1962 Góc bên phải Cáp nam 24V đến Kép Nữ phẳng Y Giá tốt nhất

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: OEM
Chứng nhận: RoHS
Số mô hình: OBD2 OBDII
Thanh toán:
Số lượng đặt hàng tối thiểu: 100 CHIẾC
Giá bán: Please email us for prices
chi tiết đóng gói: Túi PE và sau đó thùng carton
Thời gian giao hàng: 3-30 ngày làm việc
Điều khoản thanh toán: T / T, Payoneer, Công Đoàn phương tây, PayPal, L / C
Khả năng cung cấp: 50.000 máy TÍNH mỗi tháng
Chi tiết sản phẩm
Chân của phích cắm đực OBD2: đồng, mạ niken hoặc mạ vàng Các thiết bị đầu cuối của đầu nối cái OBD2: đồng, mạ niken hoặc mạ vàng
Kiểm tra: 100% mở, ngắn và thử nghiệm dây Dây điện: 26AWG, đồng nguyên chất
Điểm nổi bật:

cáp nối obd2

,

cáp đầu nối y

OBD2 OBDII J1962 Right Angle Nam 24 V để Dual Nữ Flat Y Cable


Đặc điểm kỹ thuật

OBD2 nam cắm tiêu chuẩn, 12 V / 24 V
Chân của OBD2 nam cắm đồng, mạ niken hoặc mạ vàng
Overmold của OBD2 nam cắm thiết kế mỏng, góc phải 90 độ
Kết nối nữ OBD2 Tiêu chuẩn
Thiết bị đầu cuối của kết nối nữ OBD2 đồng, mạ niken hoặc mạ vàng
Overmold của kết nối nữ OBD2 thiết kế mỏng, góc phải 90 độ
Chất liệu của overmolded phần PVC
Hình dạng cáp phẳng, mỏng
Dây điện 26AWG, đồng nguyên chất
Chất liệu của OBD2 nam và nữ kết nối PA66
Ghim hoặc ghim ghim tùy chỉnh
Chiều dài cáp tùy chỉnh
Liên hệ kháng Tối đa 3 ohm
Vật liệu chống điện 5 triệu phút
Nhiệt độ làm việc −25 ℃ ~ + 85 ℃
Thử nghiệm Kiểm tra mở, ngắn và bỏ lỡ 100%
Điện áp thử nghiệm DC300V 5M ohm / 10 mili giây
Sự bảo đảm 1 năm

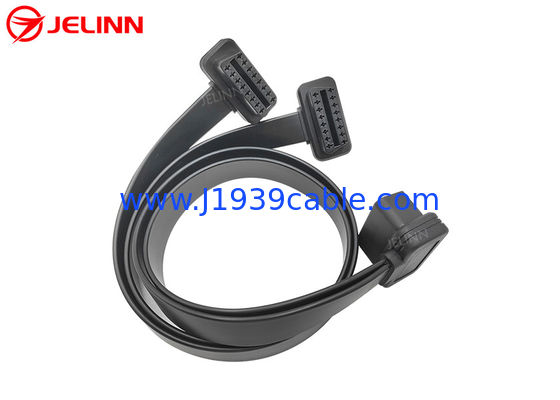

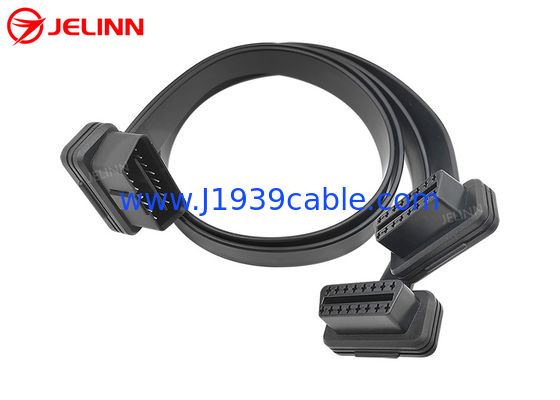

Đây là một cáp Y với 3 đầu của một phích cắm nam OBD2 và hai đầu nối nữ OBD2.

Có một khoảng trống trên vách ngăn ở giữa đầu cắm OBD2 OBDII. Đây là loại phích cắm nam OBD2 có thể được kết nối với cổng nữ OBD2 của 24V / 12V xe.

Chúng tôi có thể làm cho khác nhau overmolds cho các kết thúc của OBD2 OBDII nữ và nam kết nối. Nếu bạn không thích các overmolds ở đầu của OBD2 OBDII nữ và kết nối nam như thể hiện trong hình ảnh hoặc bạn muốn có overmold của riêng bạn với logo của công ty bạn hoặc bạn có yêu cầu ứng dụng đặc biệt, chúng tôi có thể và chúng tôi có khả năng để thực hiện một điều mới cho bạn với mức phí hợp lý. Hơn nữa, chúng tôi thậm chí có thể làm cho nó miễn phí miễn là số lượng đặt hàng là 5000 chiếc hoặc nhiều hơn.


Ghim hoặc ghim ghim

Việc gán pin hoặc ghim có thể giống như sau:

OBD2 nam cắm Kết nối nữ OBD2 1 Đầu nối nữ OBD2 2
2 2 2
4 + 5 4 + 5 4 + 5
6 6 6
7 7 7
10 10 10
14 14 14
15 15 15
16 16 16


Khi pin này ra, Pin 4 và Pin 5 của OBD2 OBDII kết nối nam và nữ được kết nối với nhau bằng một sợi dây ngắn. Dây màu đen trong cả hai cáp chính được kết nối với Pin 4 hoặc Pin 5. Có 9 chân có dây, nhưng có 8 dây của 26AWG trong cả hai loại cáp chính.

Việc gán pin hoặc pin ra cũng có thể như thế này:

OBD2 nam cắm Kết nối nữ OBD2 1 Đầu nối nữ OBD2 2
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
số 8 số 8 số 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


Như để pin này ra, tất cả 16 chân của OBD2 OBD nam và nữ kết nối được có dây, do đó, có 16 dây 26AWG trong cả hai loại cáp chính.

Việc chuyển nhượng pin hoặc pin ra cũng có thể được tùy chỉnh theo nhu cầu của bạn. Nếu không cần thêm chân để kết nối, chúng tôi khuyên bạn chỉ cần kết nối các chân cần thiết mà bạn cần và giá có thể thấp hơn vì nguyên liệu thô và chi phí lao động thấp hơn.


Ứng dụng

Cáp Y này được sử dụng để kết nối viễn thông, thiết bị IoV, thiết bị quản lý hạm đội, máy theo dõi OBD2 GPS, công cụ lập trình OBD2 CAN, công cụ điều chỉnh ECU hoặc công cụ điều chỉnh hiệu suất xe cho các cổng chẩn đoán nữ OBD-16 của xe.

Chỉ có một cổng chẩn đoán nữ OBD2 trong mỗi chiếc xe. Nếu bạn muốn kết nối hai thiết bị viễn thông hoặc thiết bị IoV với cổng nam OBD2 trong một chiếc xe, thì OBD2 OBDII nam này có thể giúp làm điều này. Cáp Y này chia tách cổng chẩn đoán nữ OBD2 gốc. Cắm đầu cắm OBD2 của cáp Y bộ chia này vào cổng chẩn đoán nữ OBD2 trong xe. Kiểm tra xem các thiết bị viễn thông hoặc IoV có tương thích với điện áp của xe (12V hoặc 24V) hay không. Nó quan trọng!

Trong một số xe, cổng chẩn đoán OBD2 OBDII nữ được bao phủ bởi nắp đậy. Nếu bạn muốn kết nối và cài đặt một số thiết bị viễn thông OBD2 hoặc IoV vào cổng chẩn đoán OBD2 OBDII nữ ở những chiếc xe này, cáp này là hoàn hảo cho ứng dụng này. Phần phun nhựa quá mức ở đầu của đầu nối nam và nữ 16-Pin OBD2 OBDII làm cho cáp đi ra ở một góc 90 độ. Các overmold là với thiết kế mỏng và cáp là bằng phẳng và mỏng. Những tính năng này giúp bạn dễ dàng kết nối và cài đặt các loại thiết bị viễn thông OBD2 hoặc IoV này vào cổng chẩn đoán OBD2 OBDII nữ ở những chiếc xe này. Hơn nữa, chúng tôi cũng có thể tạo ra một overmold mà làm cho tổng độ dày của các plug nam OBD2 (chúng tôi có một rất mỏng OBD2 nam cắm, mỏng nhất và tiêu chuẩn OBD2 nam cắm trên thế giới) sau khi overmolding chỉ 19mm. OBD2 nam cắm này của 19mm sau khi overmolding có thể được chèn vào cổng OBD2 OBDII nữ chẩn đoán bao phủ bởi nắp trong hầu hết các xe bao gồm Volkswagen Caddy.

Cáp này cũng có thể được sử dụng để kết nối thiết bị chẩn đoán OBD2 hoặc máy quét hoặc đầu đọc mã lỗi (với phần mềm thích hợp).


Gửi yêu cầu

Nếu bạn không tìm thấy hoặc không có thời gian để tìm OBD2 OBDII, 9-Pin J1939 hoặc 6-Pin J1708 cáp, bộ điều hợp hoặc kết nối trong trang web của chúng tôi, cảm thấy tự do để cho chúng tôi biết những gì OBD2 OBDII, 9-Pin J1939 hoặc 6-pin J1708 cáp, bộ điều hợp hoặc kết nối bạn cần bằng cách gửi một cuộc điều tra (nếu bạn có một hình ảnh, xin vui lòng đính kèm nó trong yêu cầu). Chúng tôi cũng có thể tùy chỉnh bất kỳ cáp OBD2 OBDII, 9-Pin J1939 hoặc 6-Pin J1708, bộ điều hợp hoặc đầu nối nào cho bạn.
