Góc phải Màu xanh lá cây J1939 Deutsch Cáp nữ 9 chân đến J1962 OBD2 16 chân cáp

Tôi trò chuyện trực tuyến bây giờ

Góc phải Màu xanh lá cây J1939 Deutsch Cáp nữ 9 chân đến J1962 OBD2 16 chân cáp

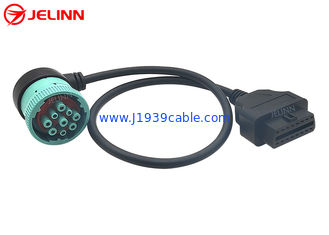

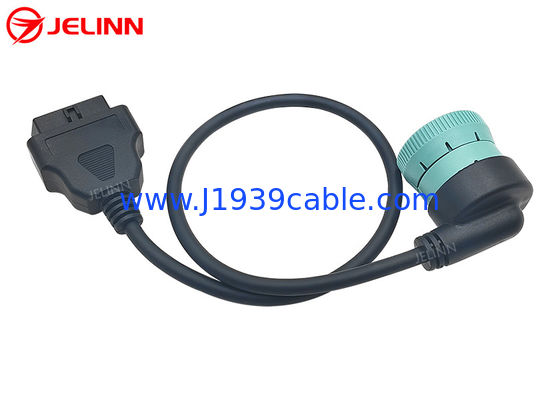

Right Angle Green J1939 Deutsch 9-Pin Female to J1962 OBD2 16 Pin Female Cable
Right Angle Green J1939 Deutsch 9-Pin Female to J1962 OBD2 16 Pin Female Cable Right Angle Green J1939 Deutsch 9-Pin Female to J1962 OBD2 16 Pin Female Cable

Hình ảnh lớn :  Góc phải Màu xanh lá cây J1939 Deutsch Cáp nữ 9 chân đến J1962 OBD2 16 chân cáp Giá tốt nhất

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: OEM
Chứng nhận: RoHS
Số mô hình: J1939
Thanh toán:
Số lượng đặt hàng tối thiểu: 100 CHIẾC
Giá bán: Please email us for prices
chi tiết đóng gói: Túi PE và sau đó thùng carton
Thời gian giao hàng: 3-30 ngày làm việc
Điều khoản thanh toán: T / T, Payoneer, Công Đoàn phương tây, PayPal, L / C
Khả năng cung cấp: 50.000 máy TÍNH mỗi tháng
Chi tiết sản phẩm
Dây điện: 20AWG, đồng nguyên chất Ghim bài tập hoặc ghim: tùy chỉnh
J1939 cái phích cắm: tương đương với Deutsch HD16-9-1939S-P080 Loại phích cắm J1939 cái: Loại 2
Màu sắc của phích cắm nữ J1939: Màu xanh lá Nhiệt độ làm việc: −25 ℃ ~ + 85 ℃
Điểm nổi bật:

Cáp Deutsch J1939 đến OBDII

,

cáp nữ J1939 đến OBD2

,

cáp Deutsch 9 chân cái đến cáp cái OBD2

Góc phải Màu xanh lá cây J1939 Deutsch Cáp nữ 9 chân đến J1962 OBD2 16 chân cáp



Sự chỉ rõ



J1939 cái phích cắm tương đương với Deutsch HD16-9-1939S-P080
Loại phích cắm J1939 cái Loại 2
Màu sắc của phích cắm nữ J1939 Màu xanh lá
Dây điện 20AWG, đồng nguyên chất
Chất liệu của phích cắm J1939 PA66 + sợi thủy tinh
Chất liệu của phích cắm OBD2 OBDII PA66
Ghim chuyển nhượng hoặc ghim tùy chỉnh
Chiều dài cáp tùy chỉnh
Ghim hoặc thiết bị đầu cuối đồng, mạ niken hoặc mạ vàng
Tiếp xúc kháng Tối đa 3 ohm.
Vật liệu chống điện Tối thiểu 5 triệu ohm.
Nhiệt độ làm việc −25 ℃ ~ + 85 ℃
Thử nghiệm 100% thử nghiệm mở, ngắn và sai dây
Kiểm tra điện áp DC300V 5M ohm / 10ms
Sự bảo đảm 1 năm

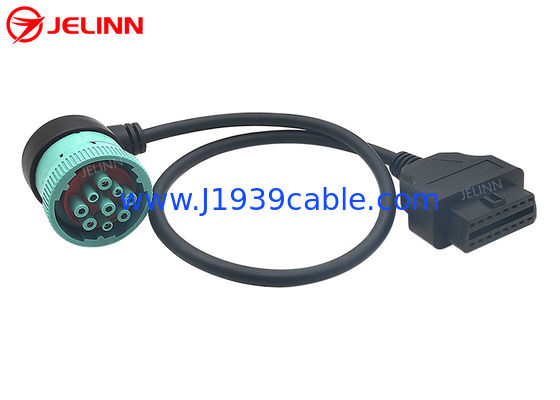

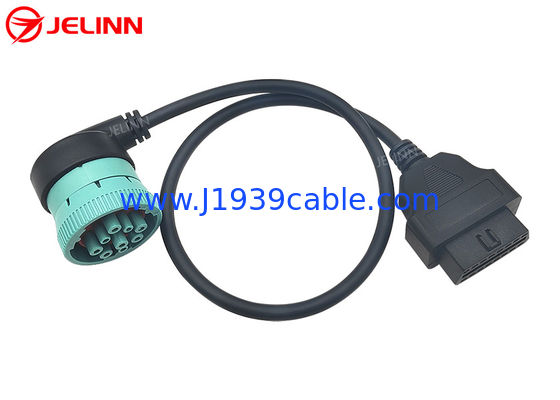

J1939Deutsch 9 châncái cắm màu xanh lá cây. Phần cuối của ổ cắm nữ J1939 là góc vuông 90 độ, giúp tiết kiệm không gian khi kết nối và lắp đặt các thiết bị viễn thông.



J1939 Deutsch 9 Pinđầu nối cái là loại 2, vì vậy chân F của nó có đường kính nhỏ hơn như chân C và J. Loại 2 J1939 Deutsch 9 Pinphích cắm cái có thể tương thích với Loại 1 hoặc Loại 2 J1939 Deutsch 9 Pinphích cắm đực.

Góc phải Màu xanh lá cây J1939 Deutsch Cáp nữ 9 chân đến J1962 OBD2 16 chân cáp 0




Ghim chuyển nhượng hoặc ghim

Nói chung, việc gán hoặc ghim chân sẽ như thế này (4 chân được kết nối):


OBD2 nữ Dấu hiệu J1939 nữ
5 Đất MỘT
16 Ắc quy NS
6 J1939, CÓ THỂ-H NS
14 J1939, CAN-L NS


Thỉnh thoảng,việc gán hoặc ghim cũng có thể như thế này (6 chân được kết nối):


OBD2 nữ Dấu hiệu J1939 nữ
5 Đất MỘT
16 Ắc quy NS
6 J1939, CÓ THỂ-H NS
14 J1939, CAN-L NS
2 J1708-H NS
10 J1708-L NS



Thỉnh thoảng, việc gán hoặc ghim cũng có thể như thế này (6 chân được kết nối):


OBD2 nữ Dấu hiệu J1939 nữ
5 Đất MỘT
16 Ắc quy NS
6 J1939, CÓ THỂ-H NS
14 J1939, CAN-L NS
12 J1708-H NS
13 J1708-L NS




Cáp 6 dây cũng bao gồm dây cho các dòng J1708.Nếu bạn không cần dây J1708, tốt hơn là không nên kết nối chúng vì đôi khi các dây được thêm vào có thể cản trở hoạt động của một số thiết bị theo dõi GPS.

Việc gán hoặc ghim cũng có thể được tùy chỉnh theo nhu cầu của bạn.



Ứng dụng

Đây là cáp nối giữa đầu nối 9 chân Deutsch tròn J1939 (phía thiết bị thử nghiệm - đối tác với xe J1939) và đầu nối 16 chân kiểu OBD2 (phía xe dành cho nữ - bạn tình có đầu nối thử nghiệm OBD2).Các đường dữ liệu J1939 +/- được kết nối với các đường CAN +/-, và các đường dây nguồn và đường đất cũng được kết nối.

Ứng dụng phổ biến là kết nối viễn thông, quản lý đội xe hoặc các thiết bị vận tải đường bộ nhưGPS Trackers cho xe thương mại hạng nặng có đầu nối Deutsch tròn 9 chân.Các đường dây điện được kết nối thích hợp để cung cấp năng lượng cho thiết bị theo dõi.

Cáp này cũng sẽ cho phép một công cụ quét OBD2 hoặc một đầu đọc mã lỗi(với phần mềm thích hợp) để kết nối với đầu nối J1939 tròn.Hãy nhớ rằng hầu hết các phần mềm và máy quét OBD2 đều dựa trên việc đọc PID, là các tham số đơn lẻ.J1939 là một giao thức dựa trên PGN, trong đó mỗi PGN chứa nhiều tham số.Công cụ quét của bạn phải có khả năng xử lý PGN nếu nó hoạt động với cáp này.
